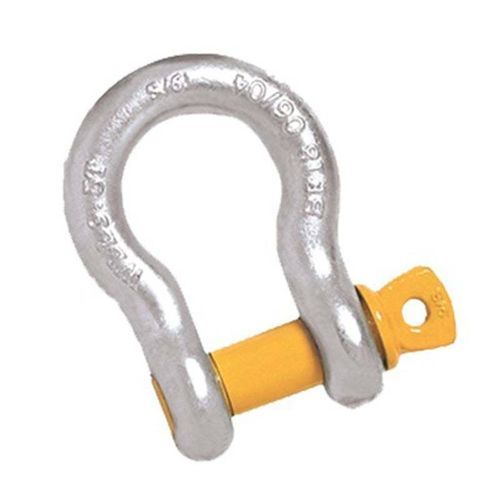

Подъемная скоба с подвижной головкой

винтоваядля использования на морских судах

Описание
Дуговые скобы со штифтом с резьбой по AS2741 класса S предназначены для подъёмных и строповочных работ, обеспечивая надёжное соединение с цепями, канатами и другими сертифицированными креплениями в морской, сельскохозяйственной, горнодобывающей и инженерной отраслях. Дуговая форма воспринимает нагрузки в нескольких направлениях и снижает риск боковой нагрузки, что делает скобы подходящими для многоветвевых стропов, соединения со звеньями и широких строповых лент.

Особенности изделия

• Изготовлены по AS2741 из кованой стали класса S в дуговой конфигурации со штифтом с резьбой.
• Варианты покрытия: оцинковка, порошковая окраска или естественная поверхность.
• Маркировка: рабочая нагрузка (WLL) в тоннах и класс качества.
• Испытаны на 2× WLL; минимальная разрывная нагрузка 6× WLL.
• Предназначены для подъёма и строповки: подключение цепей, канатов и сертифицированных креплений; совместимы с многоветвевыми стропами и широкими лентами.

Таблица размеров и нагрузок
Размер (мм) | WLL (ton) | Масса (kg) | B (mm) | D (mm) | d (mm) | E (mm) | L (mm) | W (mm)
5 | 0.33 | 0.02 | 15 | 6 | 5 | 14 | 22 | 10
6 | 0.5 | 0.05 | 20 | 8 | 6 | 17 | 29 | 12
8 | 0.75 | 0.09 | 21 | 10 | 8 | 21 | 31 | 13
10 | 1 | 0.14 | 26 | 11 | 10 | 25 | 37 | 17
11 | 1.5 | 0.17 | 29 | 13 | 11 | 27 | 43 | 18
13 | 2 | 0.29 | 33 | 16 | 13 | 33 | 48 | 21
16 | 3.2 | 0.63 | 43 | 19 | 16 | 40 | 61 | 27
19 | 4.7 | 1.02 | 51 | 22 | 19 | 48 | 72 | 32
22 | 6.5 | 1.53 | 58 | 25 | 22 | 54 | 84 | 37
25 | 8.5 | 2.41 | 68 | 29 | 25 | 60 | 95 | 43
29 | 9.5 | 3.09 | 74 | 32 | 29 | 67 | 108 | 46
32 | 12 | 4.31 | 83 | 35 | 32 | 76 | 119 | 52
35 | 13.5 | 6.01 | 92 | 38 | 35 | 84 | 133 | 57
38 | 17 | 8.03 | 98 | 44 | 38 | 92 | 146 | 60
44 | 25 | 13.79 | 127 | 51 | 44 | 127 | 51 | 44

Стандарты
Соответствует AS2741 (класс S)

Технические характеристики

• Стандарт: AS2741 (класс S).
• Класс материала: кованая сталь Grade S.
• Конфигурация: дуговая скоба со штифтом с резьбой.
• Покрытие: оцинковка, порошковое покрытие или естественная поверхность.
• Идентификация: маркировка WLL (т) и класса качества.
• Испытания: испытываются на 2× WLL; минимальная разрывная нагрузка 6× WLL.
• Основное применение: подъемные и строповочные работы; соединение цепей, канатов и сертифицированных креплений; подходит для многоветвевых стропов и широких лент.
