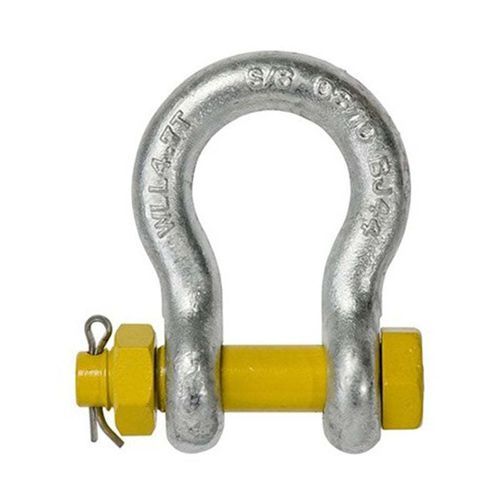

Подъемная скоба с подвижной головкой

с затвором и контргайкойвинтоваядля использования на морских судах

Обзор продукта
Ушковые скобы с болтовым креплением Grade "S" предназначены для сертифицированных стыков при подъеме и строповке. Они обеспечивают надежные соединения с цепями, стальными канатами и другими сертифицированными фитингами в морской, сельскохозяйственной, горнодобывающей и инженерной отраслях. Конструкция болт/гайка/шплинт ограничивает проворачивание пальца и предпочтительна для постоянных или длительных соединений, где нагрузка может смещаться.

Особенности продукта

• Изготовлены в соответствии с AS2741 из материала Grade "S" в ушковой (bow) конфигурации с винтовым штифтом.
• Покрытия: оцинкование, порошковое покрытие или натуральная окраска.
• Каждая скоба имеет клеймо с допустимой рабочей нагрузкой (WLL) в тоннах и классом качества.
• Испытательным усилием проверены на 2 × WLL; минимальная разрушающая нагрузка 6 × WLL.
• Испытательные сертификаты предоставляются по запросу.
• Подходят для операций подъема и сертифицированных строповочных соединений.

Параметры
РАЗМЕР (mm) | WLL (тон) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

Стандарты
Соответствует AS2741 и изготовлена из материала Grade "S".

Технические характеристики

• Тип продукта: австралийский тип кованой (drop-forged) безопасной ушковой скобы с болтовым креплением (система безопасности: болт/гайка/шплинт).
• Материал: Grade "S".
• Конфигурация: ушковая (широкая) с винтовым штифтом.
• Покрытия: оцинковка, порошковая окраска, натуральная поверхность.
• Маркировка: допустимая рабочая нагрузка (WLL) в тоннах и класс качества выбиты на каждой скобе.
• Испытания: проверено на 2 × WLL; минимальная разрушающая нагрузка 6 × WLL; испытательные сертификаты доступны по запросу.
• Применение: подходит для подъема и сертифицированных строповочных соединений (цепь, стальной канат и другие фитинги) в морской, сельскохозяйственной, горнодобывающей и инженерной отраслях.
• Доступные размеры: 6 мм до 63 мм (см. таблицу параметров для деталей WLL и размеров).
