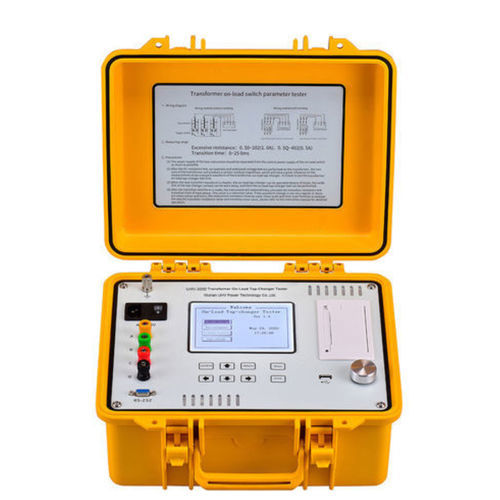

Прибор для измерения поля UHV-3000

электрическийс сопротивлениемпромышленный

Краткое описание
UHV-3000 — переносной прибор для испытаний переключателей под нагрузкой (OLTC) силовых трансформаторов. Измеряет форму переходного сигнала, время перехода, переходное сопротивление и проверяет трехфазную синхронизацию. Имеет два выходных тока, защитные цепи, функции автоматического расчёта, 5,7" ЖК-дисплей и USB-хранение данных для полевых измерений.

Применение

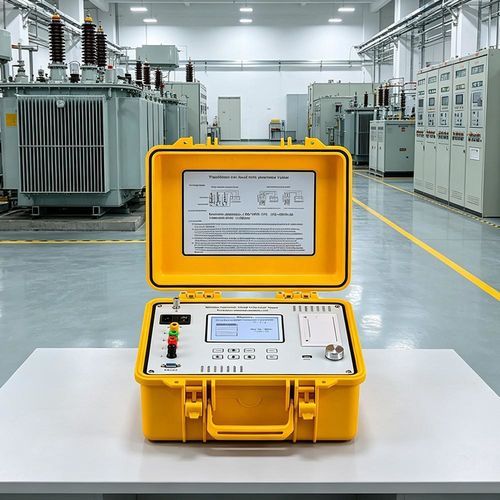

Предназначен для ввода в эксплуатацию, планового обслуживания и диагностики неисправностей OLTC в подстанциях и на промышленных объектах. Подходит для одно- и трехфазных проверок и анализа форм сигналов.

Технические параметры
Выходной ток: 1,0 A, 0,5 A
Диапазон измерения переходного сопротивления: 0,5 Ω–20 Ω (при 1,0 A); 0,5 Ω–40 Ω (при 0,5 A)
Диапазон времени перехода: 0–250 ms
Погрешность измерения переходного сопротивления: ±(5% показания + 3 разряда)
Погрешность измерения времени перехода: ±(0,1% показания + 3 разряда)
Рабочая температура: -10℃–50℃
Относительная влажность: ≤85% RH
Питание: AC 220 V ±10%, 50 ±1 Hz
Хранение данных: USB-накопитель (U-disk) и локальное хранилище
Габариты: 345 × 295 × 175 мм
Вес: 5 кг

Особенности

• Двойные выходы тока (1,0 A / 0,5 A) для расширения диапазона измерений.
• Автоматический расчёт переходного сопротивления и времени перехода.
• Защитные цепи для безопасной работы в полевых условиях.
• 5,7" ЖК-дисплей для отображения форм сигналов и параметров на месте.
• Сохранение данных на USB для экспорта форм сигналов и журналов.
• Независимая клавиатурная операция и однокнопочная функция "flying shuttle" для ускорения работы.
• Портативный, лёгкий дизайн для использования на месте.

Характеристики

• Модель: UHV-3000
• Выходной ток: 1,0 A, 0,5 A
• Переходное сопротивление: 0,5 Ω–20 Ω (1,0 A); 0,5 Ω–40 Ω (0,5 A)
• Время перехода: 0–250 ms
• Точность: см. технические параметры
• Условия эксплуатации: -10℃–50℃; ≤85% RH
• Питание: AC 220 V ±10%, 50 ±1 Hz
• Хранение: USB и локальное
• Габариты: 345 × 295 × 175 мм
• Вес: 5 кг
