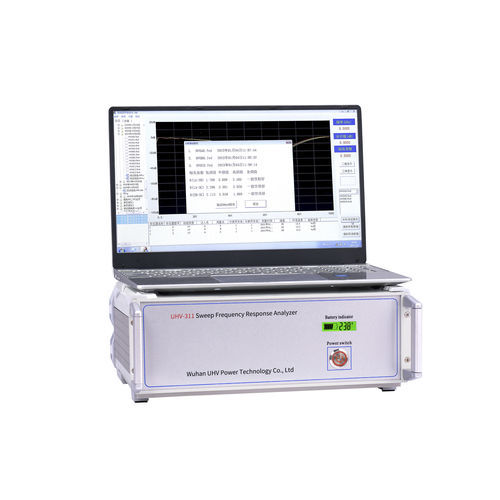

Анализатор частотной характеристики UHV-311

для наблюдениядля наблюдения за машинойдля испытаний

Обзор

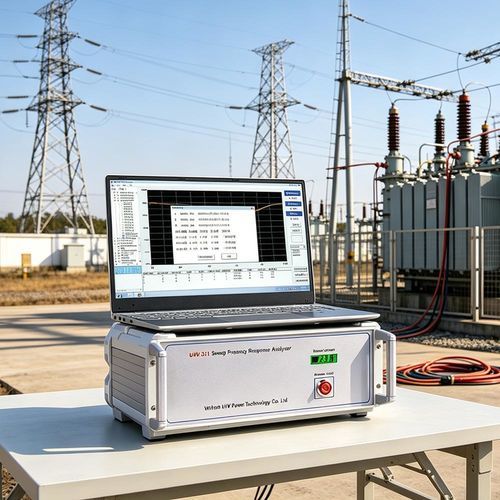

Основная технология: цифровая высокоскоростная развертка частоты на основе DDS. Режимы измерения: линейная и сегментированная развертка. Архитектура управления: встроенный микропроцессор с компонентами военного стандарта. Прибор предназначен для выполнения FRA (Frequency Response Analysis) на месте для оценки целостности обмоток трансформатора.

Описание
Использует внутренние алгоритмы FRA для высокоразрешающего измерения параметров обмоток, что позволяет выявлять механические деформации (искривление, выпячивание, смещение, наклон) и электрические дефекты (межвитковые короткие замыкания, контактные дефекты между фазами). Неинвазивный протокол минимизирует вмешательства на месте и исключает разборку трансформатора.

Технические параметры
Диапазон линейной развертки частоты: 1 kHz – 1 MHz
Диапазоны сегментированной развертки: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
Диапазон амплитуды: -100 dB – +20 dB
Точность измерения амплитуды: ±1 dB (+20 dB до -60 dB); ±2 dB (-60 dB до -100 dB)
Точность развертки: 0.01%
Входное сопротивление сигнала: 1 MΩ
Выходное сопротивление сигнала: 50 Ω
Повторяемость теста in-phase: 99,5%
Габариты прибора (Д × Ш × В): 300 × 340 × 120 мм
Габариты алюминиевого кейса (Д × Ш × В): 310 × 400 × 330 мм
Масса: 10 кг

Особенности

• Продвинутое DDS-ядро: цифровое высокоскоростное сканирование для точной FRA в диапазоне 0–1 MHz.
• Система высококачественного захвата: архитектура SoC с двойным 16-битным A/D сэмплингом, повторяемость ≥99,5%.
• Двойной режим развертки: линейная и сегментированная развертка, совместимы с национальными стандартами (GB/T 1094.18).
• Неинвазивный протокол испытаний: требуется только отключение шины; разборка трансформатора не требуется.
• Эргономика для полевых работ: конфигурация выводов нечувствительна к измерениям, безопасна при работе на баке трансформатора.
• Выходы в соответствии со стандартами: выбор шкалы осей (линейная или логарифмическая).
• Интеллектуальное управление сигналом: программно-автоматический диапазон ±10 V с адаптивной частотой дискретизации.
• Сканирование высокого разрешения: настраиваемые шаги разрешения (0.25 / 0.5 / 1 kHz) для детального спектрального анализа.
• Диагностика с ИИ: историческое сравнение по 6 кривым, автоматический расчёт параметров и диагностика деформации обмоток с экспертными заключениями.
• Автоматизированная отчётность: логирование параметров окружающей среды, архивирование измерений и генерация цветных отчётов Word/PDF.

Характеристики / технические спецификации

• Модель: UHV-311
• Диапазон линейной развертки частоты: 1 kHz – 1 MHz
• Диапазоны сегментированной развертки: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
• Диапазон амплитуд: -100 dB – +20 dB
• Точность амплитуды: ±1 dB (+20 dB – -60 dB); ±2 dB (-60 dB – -100 dB)
• Точность развертки: 0.01%
• Входное сопротивление: 1 MΩ
• Выходное сопротивление: 50 Ω
• Повторяемость in-phase: 99,5%
• Габариты прибора (Д×Ш×В): 300 × 340 × 120 мм
• Габариты кейса (Д×Ш×В): 310 × 400 × 330 мм
• Масса: 10 кг
