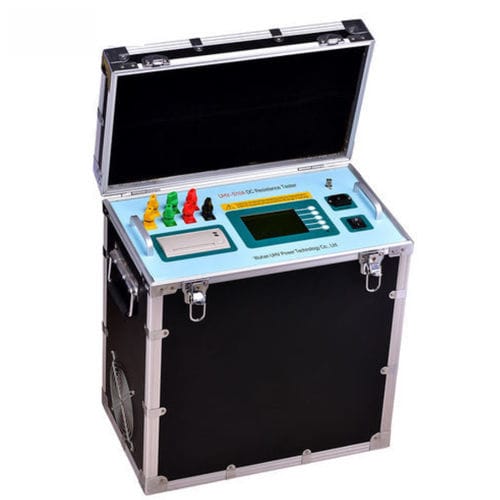

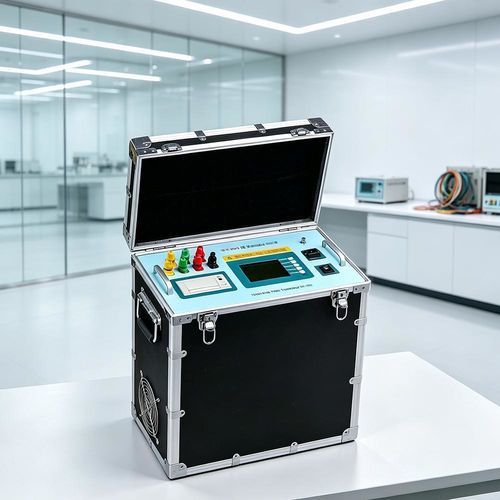

Тестер DC UHV-S10A

сопротивлениеинтегральной схемыдля трансформатора

Краткое описание
Прибор обеспечивает высокий выходной ток с автоматическим выбором тока для простой эксплуатации. Встроена надежная защитная схема; корпус выполнен из легкого промышленного пластика для удобства переноски.

Параметры продукта
Этот быстрый тестер прямого сопротивления (DC) — прибор последнего поколения для измерения сопротивления трансформаторов, оптимизированный для одновременного измерения сопротивления трёхфазных обмоток в трансформаторах большой мощности. Выполняет одновременное измерение по всем трём фазам, сокращая время испытаний на месте.

Технические параметры
Испытательные токи (однофазный): 1A, 5A, 10A, 20A
Испытательные токи (трёхфазный): 1A, 5A, 10A
Диапазоны измерений (однофазный): 1A 10mΩ ～ 20Ω; 5A 1mΩ ～ 4Ω; 10A 1mΩ ～ 2Ω; 20A 1mΩ ～ 1Ω
Диапазоны измерений (трёхфазный, на фазу): 1A 10mΩ ～ 6Ω; 5A 1mΩ ～ 1Ω; 10A 1mΩ ～ 0,6Ω
Точность измерения: ±(0,2% полного диапазона ± 2 цифры)
Максимальное разрешение: 0,1 mΩ
Емкость памяти: 150 групп
Питание: AC 220V ±22V, 50Hz ±2Hz
Рабочая среда: температура 0°–40°C; относительная влажность ≤80%

Особенности

• Одновременное измерение сопротивления DC трёхфазных обмоток трансформатора, позволяющее провести полный тест за один цикл.
• Совместимость с переключателями отводов под нагрузкой (on‑load tap changers): нет необходимости в разрядке перед переключением, что сокращает время измерения примерно в три раза по сравнению с последовательными однофазными измерениями.
• Большой ЖК‑дисплей с графическим интерфейсом обеспечивает удобство и простоту управления.
• Встроенный панельный принтер и большой энергонезависимый объём памяти для сохранения и печати результатов на месте.
• Стабильные, быстрые измерения с хорошей воспроизводимостью — подходят для полевых измерений сопротивления DC трансформаторов.

Меры предосторожности

• При измерении разомкнутого трансформатора с регулировкой напряжения дождитесь завершения индикации разрядки перед переключением отводов.
• Не разъединяйте проводку в процессе измерения.
• Если индикатор зарядки и отображение тока длительное время не изменяются, сопротивление измеряемой обмотки может превышать выбранный диапазон; нажмите 'Exit', выберите другой диапазон тока и повторите попытку.
• При замене предохранителей и аксессуаров используйте комплектующие того же типа, что и у прибора.

Характеристики / Технические спецификации

• Модель: UHV‑S10A
• Функция: Быстрое измерение DC‑сопротивления обмоток трансформатора с одновременной трёхфазной проверкой
• Испытательные токи (однофазный): 1A, 5A, 10A, 20A
• Испытательные токи (трёхфазный): 1A, 5A, 10A
• Диапазоны измерений: см. раздел Технические параметры
• Точность: ±(0,2% полного диапазона ± 2 цифры)
• Разрешение: 0,1 mΩ
• Память данных: 150 групп
• Питание: AC 220V ±22V, 50Hz ±2Hz
• Условия эксплуатации: 0°–40°C, относительная влажность ≤80%
• Дисплей: Большой графический LCD
• Опции: Встроенный фронтальный принтер, большой энергонезависимый объём памяти
