Обзор продукта

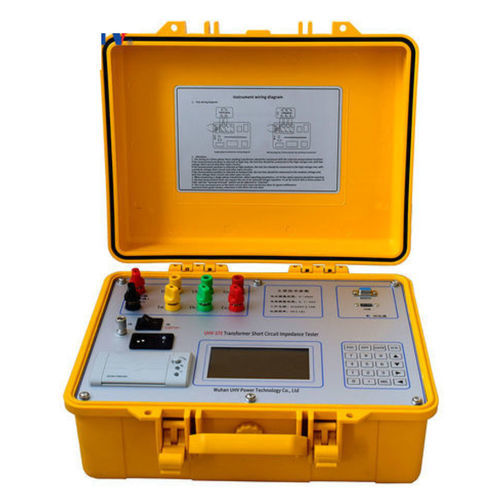

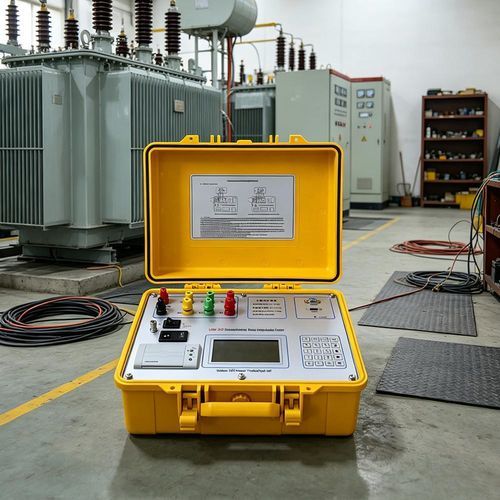

UHV-370 — переносной прибор для измерения импеданса короткого замыкания трансформатора, разработанный для быстрой выездной детекции деформаций обмоток и измерения кратко-замыкающего импеданса. Прибор имеет широкий диапазон измерения напряжения и тока, 7,0-дюймовый сенсорный дисплей и встроенные высокоточ­ные часы для удобной работы и фиксации времени измерений.

Параметры изделия
Прибор использует метод первичного подключения и не требует внешнего регулятора напряжения. После ввода параметров запускается автоматическая трехфазная проверка с расчетом процента ошибки импеданса по каждой фазе, что позволяет оперативно оценить состояние обмоток.

Технические параметры
Диапазон измерения напряжения: 5~400 V
Диапазон измерения тока: 0,1~20 A
Точность измерения: 0,2 d
Питающее напряжение: AC 220 V ±10%
Сетевой частота: 50 Hz
Рабочая температура: -10 ℃ до 50 ℃
Влажность окружающей среды: ≤85% RH
Масса нетто: 6 kg

Функции

• Питание от сети AC 220 V; автоматически подаёт ток на обмотки AB, BC и CA и одновременно собирает фазовые данные.
• Автоматическое трёхфазное тестирование с первичным подключением (обратное подключение испытательных проводов не требуется).
• Поддержка однофазных и трёхфазных испытаний с ручным или автоматическим режимом.
• Автоматическая настройка выходного тока в соответствии с пределами импеданса объекта испытания.
• Измерения возможны без внешнего регулятора напряжения.
• Возможность измерения нулевой последовательности импеданса.
• Поддержка измерения индуктивности.
• 7,0-дюймовый сенсорный ЖК-дисплей с подсказками на экране и китайским меню для упрощения эксплуатации.
• Функции печати и хранения результатов; компактная и лёгкая конструкция для работы в полевых условиях.

Технические характеристики

• Модель: UHV-370
• Диапазон измерения напряжения: 5~400 V
• Диапазон измерения тока: 0,1~20 A
• Точность измерения: 0,2 d
• Питание: AC 220 V ±10%
• Частота: 50 Hz
• Рабочая температура: -10 ℃ до 50 ℃
• Влажность: ≤85% RH
• Масса нетто: 6 kg
• Дисплей: 7,0-дюймовый сенсорный экран с подсказками на экране
• Встроенные высокоточ­ные часы для отметки времени измерений
• Функции: автоматическое трёхфазное тестирование (первичное подключение), одно-/трёхфазные испытания, автоматический расчёт процента ошибки импеданса, измерение нулевой последовательности и индуктивности, автоматическая регулировка тока, печать и хранение
• Применение: быстрая выездная детекция деформаций обмоток трансформатора и измерение импеданса короткого замыкания
