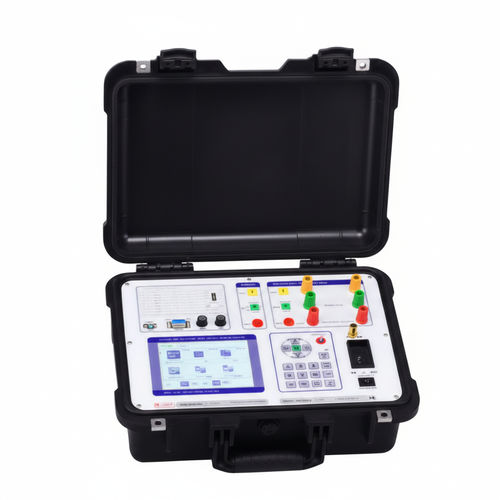

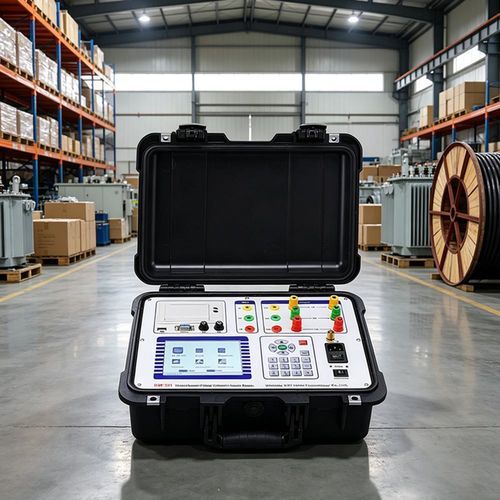

Тестер грузоподъемности UHV-321

импедансапорядка чередования фазмощность

UHV-321 — переносной тестер, предназначенный для измерения мощности трансформатора, характеристик холостого хода и потерь при коротком замыкании на распределительных трансформаторах.

Основные возможности и характеристики

• Измерение мощности/ёмкости трансформаторов (30kVA–31500kVA).
• Испытания потерь на холостом ходу и потерь при коротком замыкании.
• Гармонический анализ с отображением исходной формы сигнала и столбчатой диаграммой для оценки нескольких гармоник и суммарного искажения (THD).
• Автоматическая проверка правильности подключения при трёхфазных испытаниях и отображение трёхфазной векторной диаграммы токов/напряжений.
• Множество корректирующих механизмов: коррекция формы сигнала, температурная коррекция, коррекция для неноминального напряжения/тока и корректировка калибровки для повышения точности на месте.
• Автоматическое переключение диапазонов для измерения тока и напряжения (0–100A; линейное напряжение 0–750V / фазное 0–450V).

Применение / типичное использование

• Полевые испытания и приёмка распределительных трансформаторов: проверка мощности, анализ потерь на холостом ходу и при коротком замыкании.
• Оценка качества электроэнергии на месте с помощью анализа гармоник.
• Подходит для бригад технического обслуживания сетей, для пуско‑наладочных и заводских испытаний, где требуются корректирующие функции и авто‑диапазон.

Устранение неисправностей — распространённые случаи

• Нет отображения при включении: проверьте блок предохранителей AC 220V на задней панели и при необходимости замените предохранитель.
• Экран внезапно погас: нажмите кнопку сброса и перезапустите прибор.
• Результаты измерений неверны: проверьте внешние подключения, ошибки в подключении или неправильный выбор режима и корректность заданных параметров.
• Показания напряжения или тока равны нулю: проверьте предохранитель измерительного входа тока.

Гарантия и сервис

• Производитель предоставляет ограниченную гарантию и услуги по техническому обслуживанию.
• Бесплатное обслуживание в гарантийный период; вне гарантийного периода возможна оплата за обслуживание.
• Сведения о сроке гарантии и контактных данных указаны в документации на продукт.

Технические характеристики

• Диапазон измерения мощности: 30kVA ~ 31500kVA
• Диапазон измерения тока: 0 - 100A (автоматическое переключение диапазона)
• Точность измерения тока: ±(0,2% + 3 цифры)
• Диапазон измерения напряжения: линейное напряжение 0 - 750V; фазное напряжение 0 - 450V (автоматическое переключение)
• Точность измерения напряжения: ±(0,2% + 3 цифры)
• Сопротивление изоляции: > 100 MΩ
• Ток утечки: < 3.5 mA
• Диэлектрическая прочность: силовое соединение на шасси выдерживает 1500V; внешний трансформатор может расширять область измерений
• Диапазон частот: 40 ~ 65 Hz (класс точности 0.2)
• Питание: AC 220V ± 10%
