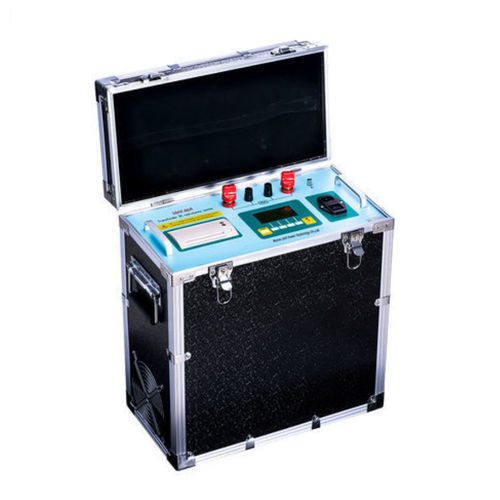

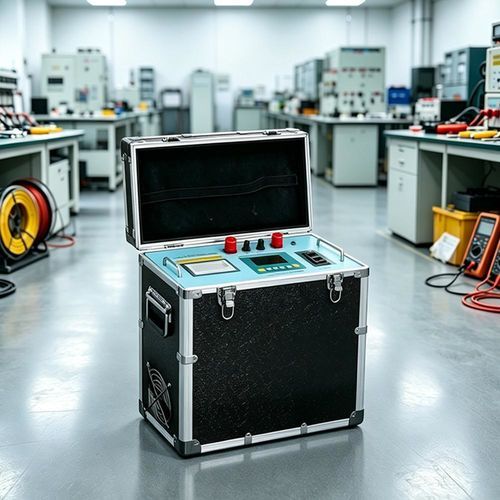

Миллиомметр для трансформатора UHV-40A

цифровойпереносной

Краткое описание
Компактный легкий тестер сопротивления обмоток постоянного тока для обмоток трансформаторов и высокомощного индуктивного оборудования. Интуитивное управление меню, быстрые и повторяемые измерения с лабораторной точностью (±0,2% ПП ±2 разряда) и разрешением 0,1 μΩ.

Параметры изделия
Предназначен для приёмки трансформаторов, ремонтов и обслуживания переключателей отводов. Несколько значений тестового тока, внутренняя память данных и портативный корпус для выездных и цеховых работ.

Технические параметры
Тестовый ток: 2,5 A, 5 A, 10 A, 20 A, 40 A
Диапазоны измерения: 2,5 A: 10 mΩ–8 Ω; 5 A: 1 mΩ–4 Ω; 10 A: 1 mΩ–2 Ω; 20 A: 1 mΩ–1 Ω; 40 A: 1 mΩ–500 mΩ
Точность: ±(0,2% полного шкалы ±2 разряда)
Хранилище данных: 255 записей
Дисплей: ЖК, индикация сопротивления 4½ разряда
Разрешение: 0,1 μΩ
Питание: AC 220 V ±22 V, 50 Hz ±2 Hz (предохранитель 10 A)
Максимальное потребление: 1200 W (при 40 A)
Рабочая среда: 0 °C до 40 °C; относительная влажность ≤ 80 %
Габариты: 440 × 230 × 490 мм
Масса: 20 кг (без аксессуаров)

Особенности

• Компактный и лёгкий корпус для выездной и цеховой эксплуатации.
• Понятное меню для упрощённой работы.
• Быстрый цикл измерения с устойчивыми и повторяемыми результатами.
• Функции автоматического разряда и индикации разряда для снижения ошибок и повышения безопасности.

Меры предосторожности

• После измерения индуктивной нагрузки не снимайте испытательный провод сразу; дождитесь завершения индикации разряда, чтобы избежать индуктивного разряда.
• Для безнагрузочных переключателей отводов запрещено переключать положения РПН в процессе измерения.
• При внезапном отключении питания во время измерения прибор автоматически начнёт разряд; не снимайте проводку немедленно, подождите как минимум 30 секунд.
• Не коротите на землю другие непроверяемые обмотки во время измерения — это замедлит намагничивание и увеличит время стабилизации показаний.
• Перед включением проверьте напряжение питания: AC 220 V ±10% 50 Hz.
• Убедитесь, что испытываемое оборудование обесточено и отключено от других под напряжением устройств перед испытанием.
• Корпус прибора должен быть надёжно заземлён во время испытаний.
• Не размещайте посторонние предметы на панели или вблизи прибора во время испытаний.
• При замене предохранителей и аксессуаров используйте те же модели, что указаны для прибора.
• Защищайте прибор от влаги и масла.

Характеристики / технические спецификации

• Модель: UHV-40A
• Тестовые токи: 2,5 A, 5 A, 10 A, 20 A, 40 A
• Диапазоны по току: 2,5 A (10 mΩ–8 Ω); 5 A (1 mΩ–4 Ω); 10 A (1 mΩ–2 Ω); 20 A (1 mΩ–1 Ω); 40 A (1 mΩ–500 mΩ)
• Точность: ±(0,2% полного шкалы ±2 разряда)
• Разрешение: 0,1 μΩ
• Отображение: ЖК, 4½ разряда
• Память данных: 255 записей
• Питание: AC 220 V ±22 V, 50 Hz ±2 Hz (предохранитель 10 A)
• Макс. потребление: 1200 W (при 40 A)
• Температура эксплуатации: 0 °C до 40 °C; относительная влажность ≤ 80 %
• Габариты: 440 × 230 × 490 мм
• Масса нетто: 20 кг (без аксессуаров)
