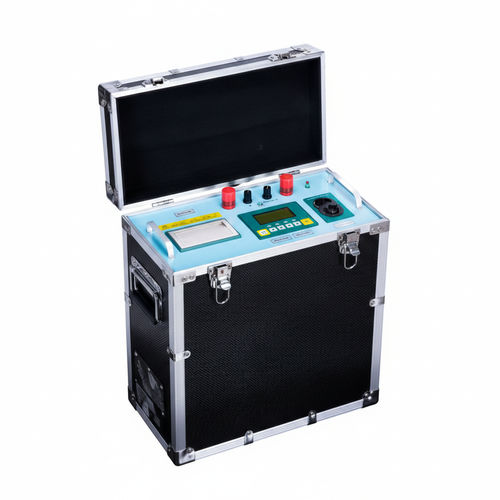

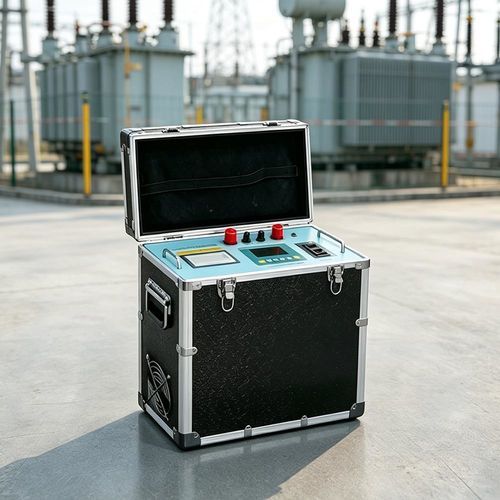

Тестер для трансформатора UHV-20A

высокого напряжениядля измерения низких сопротивленийпереносной

UHV-20A — портативный тестер постоянного сопротивления обмоток, предназначенный для измерения постоянного сопротивления обмоток трансформаторов и высоковольтных реакторов. Обеспечивает быстрые, воспроизводимые измерения и включает несколько защитных и разрядных функций для приёмочных испытаний, обслуживания и регулировки отводов.

Основные характеристики

• Компактный и портативный: уменьшенные габариты и вес для использования на объекте.
• Простота эксплуатации: интуитивно понятное управление для эффективного тестирования.
• Быстрые и точные измерения: высокоскоростное снятие показаний с устойчивыми и воспроизводимыми результатами.
• Повышенная безопасность: автоматический разряд и индикация разряда, защита от встречной ЭДС, обрыв цепи и отключения питания.

Транспортировка и хранение

• Транспортировка: рекомендуется использовать фанерные/деревянные ящики и амортизирующие материалы для предотвращения повреждений; при отсутствии деревянной тары запрещается произвольная укладка — максимальное число упаковочных слоёв: два; панель прибора должна быть обращена вверх во время транспортировки.
• Хранение: хранить прибор в сухом, чистом, проветриваемом помещении без коррозионно-активных газов; под прибором использовать влагозащитную прокладку; избегать произвольного штабелирования без деревянной упаковки.

Область применения

• Приёмочные испытания, техническое обслуживание и регулировка отводов трансформаторов и других силовых индуктивных устройств.

Характеристики / технические спецификации

• Модель: UHV-20A
• Измеряемый ток: 1 A, 5 A, 10 A, 20 A
• Диапазон измерений: 1 A: 10 mΩ ~ 20 Ω; 5 A: 1 mΩ ~ 4 Ω; 10 A: 1 mΩ ~ 2 Ω; 20 A: 1 mΩ ~ 1 Ω
• Точность: ±0,2% (по всему диапазону)
• Хранение данных: 255 записей
• Отображение: ЖК-дисплей; индикация сопротивления: 4 1/2 разряда
• Максимальное разрешение: 0,1 mΩ
• Источник питания: AC 220 V ±22 V, 50 Hz ±2 Hz (предохранитель 5 A)
• Максимальная рассеиваемая мощность: 300 W (тестовый ток: 10 A/час)
• Рабочая среда: температура 0 ℃ ~ 40 ℃; относительная влажность ≤ 80% RH
• Габариты: 200 × 400 × 280 mm
• Масса: 6 кг (включая аксессуары)
