Анализатор частотной характеристики UHV-310

для электросетидля испытанийпереносной

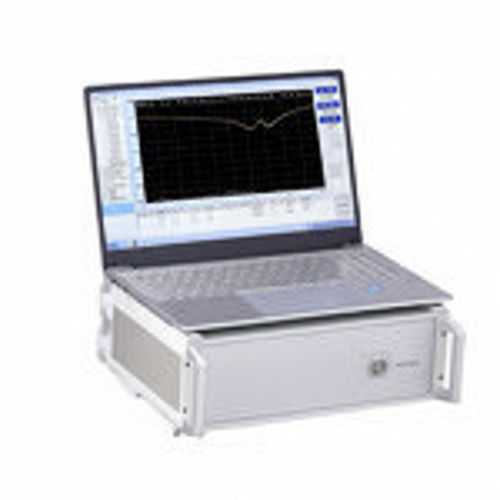

UHV-310 SFRA — анализатор частотной характеристики со сканированием, состоящий из основного хоста и ноутбука, предназначен для выявления внутренних дефектов обмоток трансформатора методом Frequency Response Analysis (FRA) с линейным и сегментированным сканированием до 1 МГц.

Введение в продукт

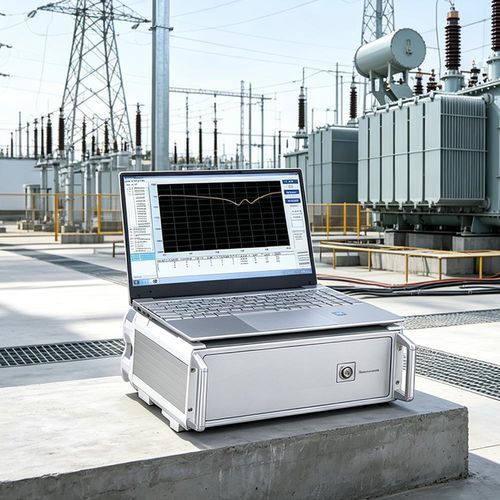

Прибор измеряет характерные параметры внутренних обмоток трансформатора и применяет FRA для точного обнаружения деформаций обмоток, выпучиваний, смещений, наклонов, междувитковых коротких замыканий и межфазных дефектов. Подходит для полевых и лабораторных обследований, интегрирует программное обеспечение на ноутбуке и автоматическую генерацию отчетов.

Технические характеристики

• Высокоскоростной высокоинтегрированный микропроцессор для точного сбора данных и управления.
• Прямая USB-интерфейс для проводной передачи данных на ноутбук.
• Bluetooth‑беспроводное подключение для обмена данными при полевых работах.
• Современная DDS цифровая технология сканирования для точной диагностики искажений обмотки, выпучиваний, смещений, наклонов, междувитковых КЗ и межфазных дефектов.
• Двухканальное 16‑битное A/D‑преобразование с высокоразрешающей dB‑измерением для улучшенной точности сигнала.
• Программно настраиваемая выходная амплитуда, пиковое значение до 10 V.
• Автоматическая генерация отчетов: система формирует тестовые отчеты в электронном Word‑формате.
• Высокая повторяемость измерений: повторяемость ин‑фазных тестов более 99,5 % для одной и той же фазы обмотки.
• Поверхностная обработка печатных плат для устойчивости к влажности и коррозионно‑активным газам.
• Гибкие режимы измерений: поддержка линейного и сегментированного сканирования, совместимость с основными техническими методиками.
• Настройки отображения с линейной и логарифмической частотной осью для соответствия национальным стандартам отчетности амплитудно‑частотных характеристик.

Технические параметры / спецификации

• Диапазон линейного сканирования частот: (1 kHz) ～ (1 MHz)
• Диапазон сегментированного сканирования частот: (0,5 kHz) ～ (1 MHz), с поддиапазонами:
  • (0,5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• Диапазон амплитуд: (-100 dB) ～ (+20 dB)
• Точность измерения амплитуды: +20 dB … -60 dB: ±1 dB; -60 dB … -100 dB: ±2 dB
• Точность сканирования: 0,01 %
• Входной импеданс сигнала: 1 MΩ
• Выходное сопротивление сигнала: 50 Ω
• Повторяемость ин‑фазных тестов: 99,5 %
• Габариты прибора: 300 × 340 × 120 mm
• Габариты алюминиевого упаковочного кейса: 310 × 400 × 330 mm
• Масса: 10 kg

Документация

• Система автоматически генерирует отчеты Word; руководство пользователя и сертификат калибровки доступны в PDF по запросу.
