Испытательная система тангенс угла диэлектрических потерь UHV-340

для исследований и разработокдля лабораторийдля электронной промышленности

Обзор

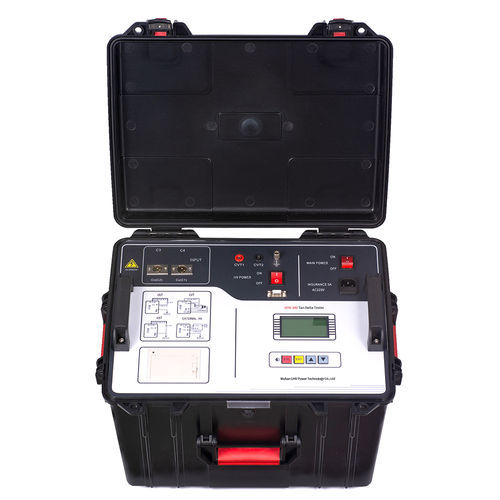

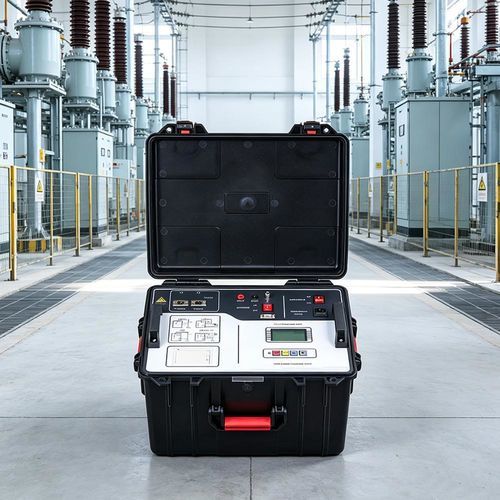

Тестер тангенса диэлектрических потерь UHV-340 — это полностью автоматический высокоточный прибор для измерения tgδ и емкости (Cx) трансформаторов и другого высоковольтного оборудования на электростанциях и подстанциях. Технология частотного преобразования и цифровой анализ обеспечивают точность измерений в условиях сильного электрического поля.

Особенности

• Преобразование частоты для защиты от помех: стабильные измерения даже при помехах до 200%, подходит для полевых испытаний.
• Высокая точность: плавающая частота, цифровой анализ формы сигнала, самокалибровка моста и высокоточный трёхконцевой эталонный конденсатор; согласованные результаты при прямом/обратном подключении.
• Входное сопротивление < 2 Ом по всему диапазону, устраняет влияние паразитной ёмкости линии.
• Поддержка внешней масляной чашки для испытаний изоляционного масла и электродов для испытаний твёрдых материалов.
• Автоматическое определение частоты сети (50 Гц / 60 Гц) и совместимость с генераторами; устойчивость к значительным колебаниям частоты.
• Встроенные модели измерения последовательно и параллельно для совместимости с калибровочными платформами и стандартами диэлектрических потерь.
• Многоуровневая защита: высокое/низкое напряжение, заземление, ограничения при измерениях CVT; при некорректной CVT-измерении отсутствует выход 10 кВ.
• Автоматическое отслеживание напряжения для компенсации поднятия напряжения при измерении больших ёмкостей (анти «повышение ёмкости»).
• Сейсмо-устойчивый корпус для транспортных вибраций; изолированный высоковольтный кабель в комплекте.
• Интерфейс внешнего стандартного конденсатора; автоматическое отслеживание сетевой частоты (40 Гц–70 Гц); поддержка частотных и последовательных резонансных источников питания для испытаний большой ёмкости.
• Сигнализация о плохом контакте/разряде для упрощения проверки проводки; опциональный термопринтер; встроенные часы-календарь и память на 100 измерений.

Технические параметры / Спецификации

• Выход ВН: 0.5–10 kV, шаг 500 V (20 уровней); мощность: 1500 VA.
• Точность: tgδ: ±(показание × 1.5% + 0.06%); Cx: ±(показание × 1.5% + 5 pF).
• Разрешающая способность: tgδ: 0.001% ; Cx: 0.001 pF.
• Диапазон измерения: tgδ: 0.001%–100%.
• Внутренний диапазон ёмкостей ВН: 3 pF–60000 pF / 10 kV; 60 pF–1 µF / 0.5 kV.
• Внешний диапазон ёмкостей ВН: 3 pF–1.5 µF / 10 kV; 60 pF–30 µF / 0.5 kV.
• CVT (измерение коэффициента вариации): точность ±(показание × 1%); диапазон 10–99 999; точность фазовой измерения ±0.1°; фазовый диапазон 0–359.9°.
• Питание: AC 220 V ±10%, 50/60 ±1 Hz.
• Методы измерения: одиночная частота (45/50/55/60/65 Hz) и автоматическая частотная конверсия (50D: 45Hz/55Hz; 60D: 55Hz/65Hz).
• Адаптация к гармоникам: ≤ 3%.
• Рабочая температура: -15 ℃–50 ℃; относительная влажность < 80%.
• Габариты: 460 × 345 × 345 мм; масса: 35 kg.
