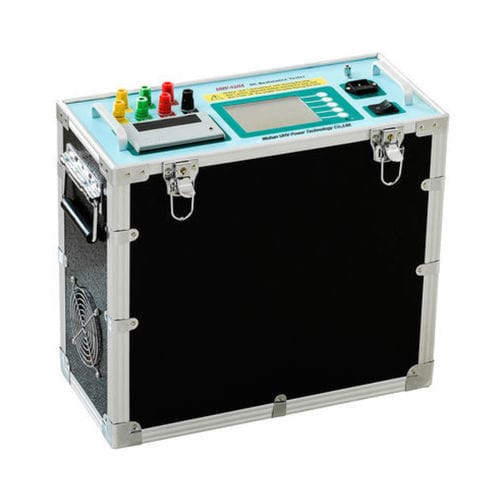

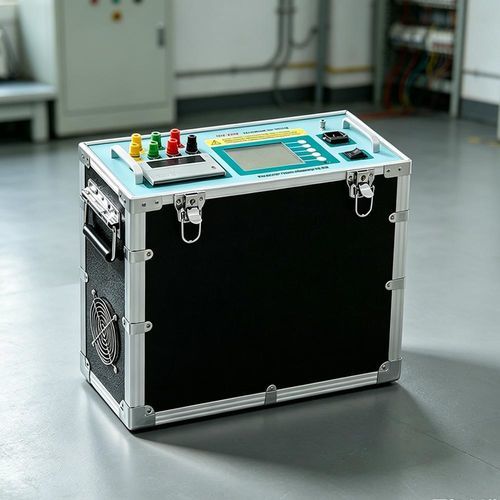

Тестер сопротивление UHV-S20A

для трансформаторадля подстанцийдля системы питания

Краткое описание
Позволяет одновременно измерять сопротивление постоянному току трёхфазной обмотки трансформатора. Оснащён комплексными защитными функциями и ЖК‑дисплеем с полным меню на английском языке для интуитивной работы.

Детали продукта
Трёхфазный тестер сопротивления постоянного тока — прибор последнего поколения для измерения сопротивления обмоток трансформаторов, оптимизированный для обмоток большой мощности. Поддерживает одновременную проверку трёх фаз, что сокращает время измерений и упрощает работy на объекте.

Технические параметры

• Режимы измерения: однофазный (двухфазный) и трёхфазный
• Токовые ступени (однофазный): 1A, 5A, 10A, 20A, 40A
• Токовые ступени (трёхфазный): 1A, 5A, 10A, 20A
• Диапазон измерений (однофазный по ступеням): 1A: 10 mΩ–20 Ω; 5A: 1 mΩ–4 Ω; 10A: 1 mΩ–2 Ω; 20A: 1 mΩ–1 Ω; 40A: 1 mΩ–0,5 Ω
• Диапазон измерений (трёхфазный, для каждой фазы по ступеням): 1A: 10 mΩ–6 Ω; 5A: 1 mΩ–1 Ω; 10A: 1 mΩ–0,6 Ω; 20A: 1 mΩ–0,3 Ω
• Максимальное разрешение: 0,1 mΩ
• Точность измерения: ±0,2% (полный диапазон) ±2 разряда
• Хранение данных: 150 групп
• Питание: AC 220V ±22V, 50Hz ±2Hz
• Рабочая среда: температура 0℃–40℃; относительная влажность ≤80% RH

Особенности

• Одновременная трёхфазная проверка для значительного сокращения времени измерений
• Быстрое и точное измерение сопротивления обмоток
• Комплексные функции защиты для безопасной работы на объекте
• Компактный дизайн для удобной транспортировки
• ЖК‑меню на английском языке для простоты управления
• Высокая точность, хорошая повторяемость данных и высокая помехозащищённость

Характеристики / технические спецификации

• Модель: UHV-S20A
• Применение: измерение сопротивления постоянного тока обмоток трансформаторов (однофазный и трёхфазный режимы)
• Выбираемые токовые диапазоны: до 40A (однофазный), до 20A на фазу (трёхфазный)
• Диапазоны измерений: от 1 mΩ до десятков Ом в зависимости от ступени тока
• Разрешающая способность: 0,1 mΩ
• Точность: ±0,2% (полный диапазон) ±2 разряда
• Память данных: 150 групп
• Питание: AC 220V ±22V, 50Hz ±2Hz
• Рабочая температура: 0℃–40℃; относительная влажность ≤80% RH
• Интерфейс и меню: ЖК‑дисплей на английском языке
• Защита: встроенные комплексные функции защиты
