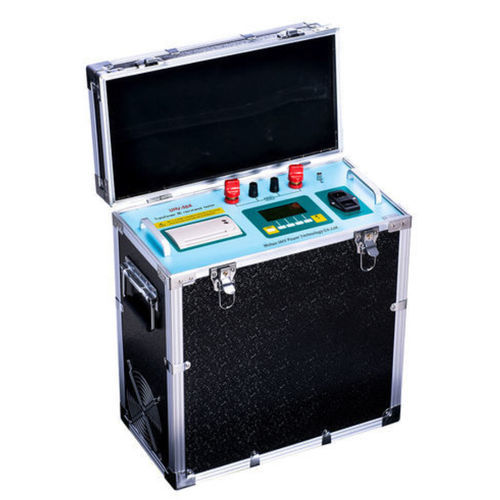

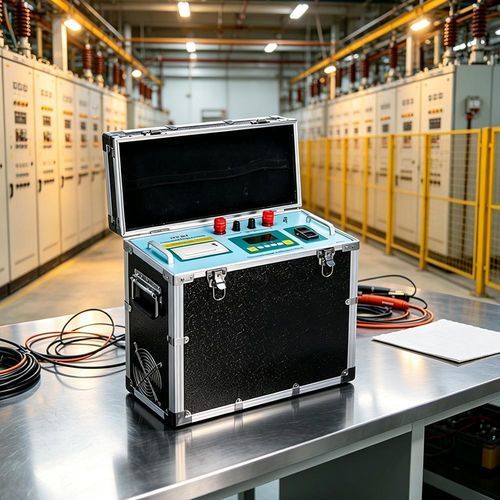

Тестер сопротивление UHV-50A

целостностиDCдля статорного наматывания

Описание
Тестер сопротивления обмоток постоянного тока UHV-50A использует обновлённую схему питания, обеспечивая стабильную работу, быструю съёмку показаний и хорошую воспроизводимость данных. Предназначен для точного измерения постоянного сопротивления обмоток трансформаторов и мощного индуктивного оборудования, подходит для производства, НИОКР и полевых работ.

Особенности технические
Ток испытания: 2,5 A, 5 A, 10 A, 20 A, 50 A
Диапазоны измерений: 2,5 A: 10 mΩ – 8 Ω; 5 A: 1 mΩ – 4 Ω; 10 A: 1 mΩ – 2 Ω; 20 A: 1 mΩ – 1 Ω; 50 A: 1 mΩ – 500 mΩ
Погрешность измерения: ±0,2 % от полного диапазона ±2 знака
Хранение данных: 255 записей
Дисплей: ЖК-дисплей, сопротивление отображается в 4 1/2 разряда
Максимальное разрешение: 0,1 μΩ
Питание: AC 220 V ±22 V, 50 Hz ±2 Hz (предохранитель 5 A)
Максимальное потребление мощности: 1500 W (при испытательном токе 10 A)
Рабочие условия: 0 °C – 40 °C; относительная влажность ≤ 80 %
Габариты: 440 × 230 × 490 mm
Масса: 16 kg (с аксессуарами)

Ключевые особенности

• Компактные габариты и небольшой вес, удобен для использования в цеху и в полевых условиях.
• Меню на китайском языке с понятным интерфейсом для повторяемых операций.
• Высокая скорость измерения при стабильных и точных результатах.
• Функции автоматического разряда и индикации разряда для снижения ошибок эксплуатации и повышения безопасности.

Важность прибора
Точная измерительная аппаратура для постоянного сопротивления позволяет оценивать целостность обмоток, диагностировать неисправности и проверять качество соединений в трансформаторах и индуктивных деталях. Прибор по закону Ома преобразует контролируемый ток и измеренное напряжение в надёжное значение сопротивления, необходимое для обслуживания и контроля качества.

Область применения
Широко применяется при изготовлении и испытаниях трансформаторов, в обслуживании энергосистем, в производстве электрического оборудования, в лабораториях НИОКР и в других областях, где требуются точные измерения низкого сопротивления (полупроводниковое производство, исследование материалов, биомедицинские измерения импеданса).

Характеристики / Технические спецификации

• Модель: UHV-50A
• Доступные токи испытания: 2,5 A, 5 A, 10 A, 20 A, 50 A
• Диапазоны измерений по току: 2,5 A (10 mΩ–8 Ω), 5 A (1 mΩ–4 Ω), 10 A (1 mΩ–2 Ω), 20 A (1 mΩ–1 Ω), 50 A (1 mΩ–500 mΩ)
• Точность: ±0,2 % от полного диапазона ±2 знака
• Хранение данных: до 255 записей
• Дисплей: ЖК, 4 1/2 разряда
• Максимальное разрешение: 0,1 μΩ
• Питание: AC 220 V ±22 V, 50 Hz ±2 Hz (предохранитель 5 A)
• Максимальная потребляемая мощность: 1500 W (при 10 A)
• Условия эксплуатации: 0 °C – 40 °C; относительная влажность ≤ 80 %
• Габариты: 440 × 230 × 490 mm
• Масса: 16 kg (с аксессуарами)
