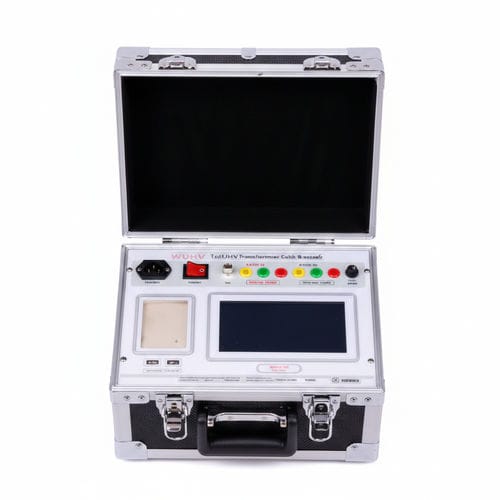

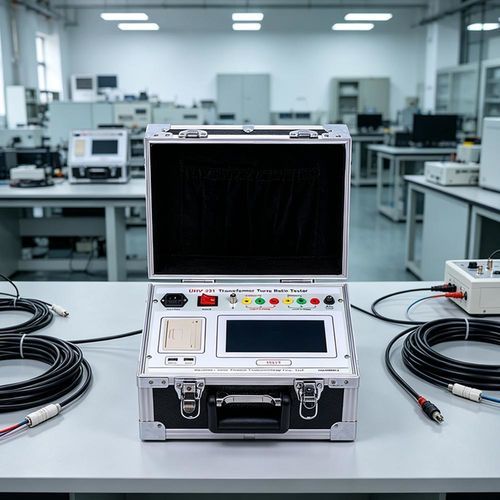

Цифровая логометр UHV-331

для трансформатора

Тестер коэффициента трансформации UHV-331 — портативное устройство для измерения коэффициента трансформации и определения векторной (обмоточной) группы трёхфазных трансформаторов, включая агрегаты с Z‑соединением. Предназначен для полевых и мастерских испытаний, где требуются быстрые, повторяемые измерения и гибкая обработка данных.

Основные характеристики

• Подходит для трёхфазных трансформаторов, включая Z‑тип соединения (нулевая связь).
• Две опции выходного напряжения для трансформаторов с высоким нулевым током.
• Автоматический расчёт положения отводов (tap) и идентификация векторной группы.
• Быстрая работа: трёхфазное измерение выполняется примерно за 18 секунд.
• Отличная воспроизводимость и стабильные результаты измерений.
• Автоматическое хранение до 99 наборов тестовых данных.
• Гибкая обработка данных: поиск, печать, экспорт на USB, удаление и загрузка на ПК.
• Защиты при коротком замыкании трансформатора и межвитковых коротких замыканий; информация о неисправностях отображается на ЖК‑экране.
• Совместимость с программным обеспечением для ПК для полного управления процессом испытаний и обработки данных.
• Поставляется с подробным руководством по эксплуатации; компактный корпус (слегка больше листа A4), масса хоста 6,9 кг.

Характеристики / технические спецификации

• Диапазон проверки коэффициента трансформации: 0.8～10000
• Диапазон групповного (векторного) тестирования: 0～11
• Точность измерения коэффициента трансформации: class 0.1 (HV: 0.8～200)
• Точность измерения коэффициента трансформации: class 0.2 (HV: 200～1000)
• Точность измерения коэффициента трансформации: class 0.5 (HV: 1000～10000)
• Точность измерения коэффициента трансформации: class 0.2 (LV: 0.8～100)
• Разрешение коэффициента трансформации: 0.0001
• Питание: 220В ±10%, 50Гц ±1Гц
• Рабочая температура: -20℃ ～ 40℃
• Относительная влажность: ≤85% (без конденсации)
• Габариты (хост): 325 мм × 280 мм × 190 мм
• Масса (хост): 6,9 кг
