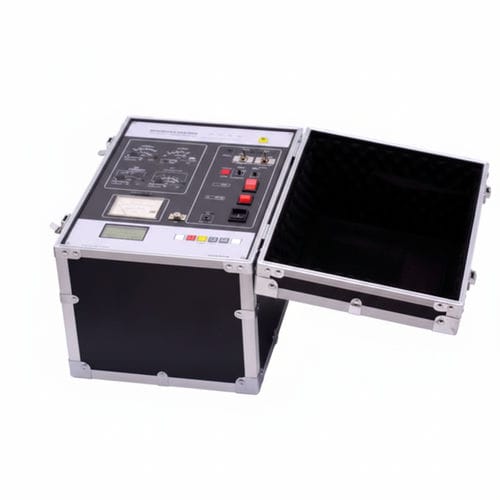

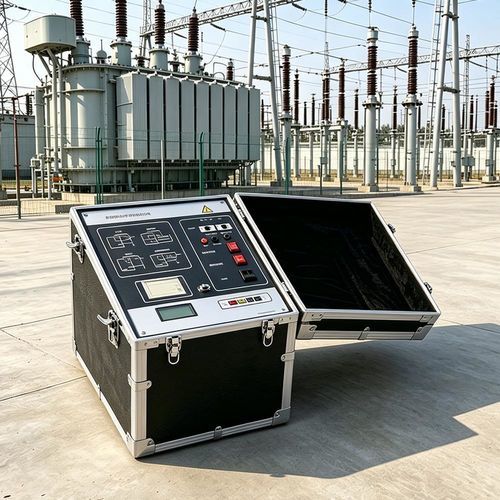

Испытательная система тангенс угла диэлектрических потерь UHV-341

коэффициент мощностикоэффициент емкостидля трансформатора мощности

UHV-341 — переносной тестер Tan Delta (коэффициент рассеяния), предназначенный для диагностики ухудшения изоляции из‑за влаги и локальных дефектов в трансформаторах и электрооборудовании. Применяется при производстве, монтаже, приёмке и профилактических испытаниях.

Обзор / Возможности

• Измеряет коэффициент рассеяния (tgδ) и ёмкость (Cx) для изоляции трансформаторов и связанных компонентов; поддерживается одновременное измерение C1/C2 при самовозбуждении CVT.
• Поддерживает измерение низковольтного экранирования при обратной проводке для сценариев заземления шины CVT, позволяя измерять диэлектрические потери на 10 kV без снятия проводов.
• Встроенные функции измерения приложенного напряжения и вспомогательной величины CN.
• Точности измерений достаточно для измерения диэлектрических потерь масла при использовании стандартной масляной чашки и специальной испытательной линии.
• Технология преобразования частоты снижает помехи 50 Гц на объекте и обеспечивает надёжные данные в условиях сильных электромагнитных помех.
• Защита от перегрузки по току предотвращает повреждение прибора при коротком замыкании или пробое образца.
• В комплект входят стандартный конденсатор и источник высокого напряжения, что упрощает полевые испытания и сокращает объём проводки.
• Большой ЖК-дисплей и подсказки меню для интуитивной эксплуатации (интерфейс прибора — меню на китайском языке).

Особенности (список)

• Испытание самовозбуждением CVT: однопроводная разводка и одновременное измерение C1, C2 и tgδ.
• Функция экранирования при обратной проводке позволяет измерять C11 при заземлении шины CVT без снятия проводов.
• Измерение приложенного напряжения и вспомогательной величины CN.
• Достаточная точность для измерения диэлектрических потерь масла при использовании стандартной масляной чашки и специальной линии.
• Преобразование частоты для устранения помех 50 Гц и получения надёжных измерений при сильных ЭМИ.
• Защита от перегрузки по току для предотвращения повреждений при коротком замыкании/пробое.
• В комплект включены стандартный конденсатор и источник высокого напряжения для удобства полевых испытаний.
• Большой экран LCD и удобное меню для пользователя.

Технические характеристики

• Выход высокого напряжения: 0.5 ～ 10 кВ; 20 ступеней (приращение 500 В на ступень); мощность: 1500 ВА.
• Точность: tgδ: ±(показание × 1 % + 0,06 %); Cx: ±(показание × 0,5 % + 5 пФ).
• Разрешающая способность: tgδ: 0,001 %; Cx: 0,001 пФ.
• Диапазон измерения: tgδ: 0.001% < tgδ < 100%.
• Внутренний диапазон HV-ёмкости: 3 пФ ～ 60000 пФ / 10 кВ; 60 пФ ～ 1 µФ / 0.5 кВ.
• Внешний диапазон HV-ёмкости: 3 пФ ～ 1.5 µФ / 10 кВ; 60 пФ ～ 30 µФ / 0.5 кВ.
• Питание: AC 220 В ±10 %, 50/60 ±1 Гц.
• Методы измерения: одночастотные режимы: 45, 50, 55, 60, 65 Гц; двухчастотные режимы: 45/55 Гц, 55/65 Гц, 47.5/52.5 Гц (автоматическое двойное преобразование частоты).
• Адаптация к гармоникам: ≤ 3 %.
• Условия эксплуатации: температура -15 ℃ ～ 50 ℃; влажность < 80 % (без конденсации).
• Габариты (Д × Ш × В): 460 × 345 × 345 мм.
• Масса: 35 кг.
• Альтернативные наименования: тестер коэффициента рассеяния; тестер Tan Delta для трансформатора.
