Тестер DC UHV-100A

сопротивлениедля статорного наматываниядля трансформатора

Обзор

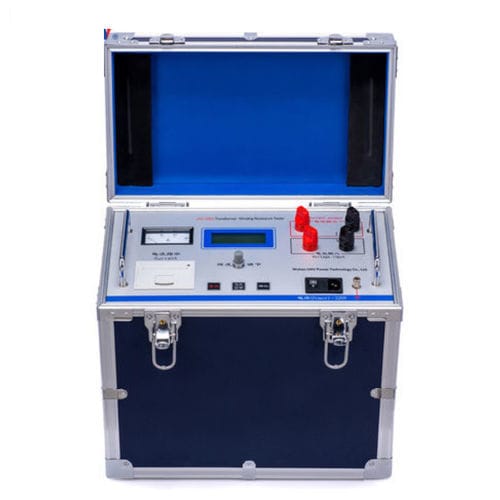

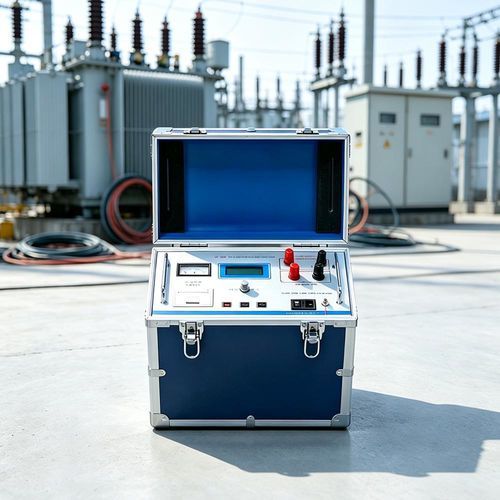

Измеритель сопротивления обмоток трансформатора постоянного тока UHV-100A использует современную силовую электронику и высокоскоростной микроконтроллер для автоматизированных и точных измерений постоянного сопротивления обмоток. Прибор компактен и легок, обеспечивает большой выходной ток, высокую помехозащищённость, автоматический разряд с сигнализацией и функциями защиты.

Технические параметры
Тестовый ток: 10 A, 20 A, 40 A, 100 A
Диапазоны измерений: 10 μΩ ～ 100 mΩ (100 A); 100 μΩ ～ 500 mΩ (40 A); 200 μΩ ～ 1 Ω (20 A); 500 μΩ ～ 2 Ω (10 A)
Точность: 0,2 %
Разрешающая способность: 0,1 μΩ
Рабочая температура: 0 ～ 40 ℃
Относительная влажность: ≤ 90% RH (без конденсации)
Питание: AC 220 V ±10 %, 50 Hz ±1 Hz
Масса: 17 кг
Габариты (Ш×Г×В): 400 × 230 × 380 мм

Псевдонимы

• DC Winding Resistance Tester
• Resistance Meter
• Three-circuit Transformer DC Resistance Tester

Меры безопасности

• Перед использованием внимательно ознакомьтесь с инструкцией по эксплуатации.
• Оператор должен иметь базовые электротехнические знания.
• Не эксплуатировать прибор под дождём, в средах с коррозионными газами, при избыточной запылённости, высокой температуре или под прямыми солнечными лучами.
• Избегать длительных ударов и сильных вибраций.
• Обслуживание и наладку выполнять квалифицированному персоналу.
• После завершения испытания дождаться прекращения звукового сигнала разряда перед отключением питания и снятием измерительных проводов.
• При измерении РПН убедиться в его исходном положении и дождаться окончания разряда перед переключением регулятора.
• Во время измерения не перемещать контрольный зажим и питающий кабель.

Предосторожности

• Перед испытанием разъединителя без нагрузки убедиться в его сбросе; после разряда ждать не менее 10 с после прекращения сигнала перед переключением.
• Перед отключением дождаться окончания разряда и остановки сигнала; при возможности подождать >10 с для полной разгрузки заряда.
• Выбирать тестовый ток в пределах указанных диапазонов. При превышении тока прибор остаётся в режиме зарядки; при недостаточном диапазоне отображается "current too low" — выбрать соответствующий ток.
• При использовании магнитного ассистирования учитывать изменение диапазона (параллельное/последовательное подключение обмоток может добавить ≈1,5× сопротивления ВН обмотки к цепи).
• Удаление коротких замыканий после разряда может вызвать искрение из-за остаточного тока — это нормальное явление.
• При подключении зажима к выводам обмотки очищать окисную плёнку или провернуть зажим после подключения для обеспечения надёжного контакта и точного измерения.

Характеристики / Технические спецификации

• Модель: UHV-100A
• Тестовый ток: 10 A / 20 A / 40 A / 100 A
• Диапазоны измерений: см. раздел «Технические параметры»
• Точность: 0,2 %
• Разрешающая способность: 0,1 μΩ
• Температура эксплуатации: 0 ～ 40 ℃
• Относительная влажность: ≤ 90% RH (без конденсации)
• Питание: AC 220 V ±10 %, 50 Hz ±1 Hz
• Масса: 17 кг
• Габариты: 400 × 230 × 380 мм
