Тестер фазы UHV-4000

электрическийсопротивлениедля трансформатора

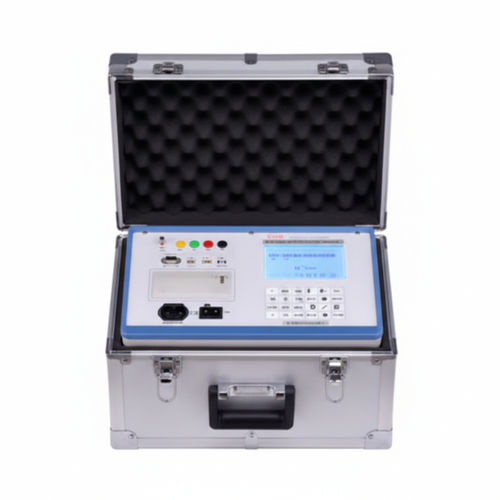

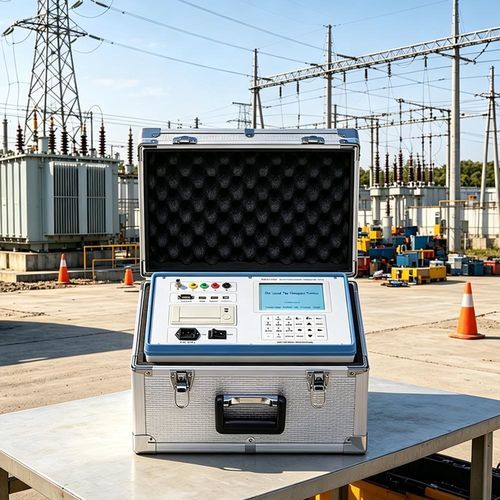

UHV-4000 — портативный тестер переключателя под нагрузкой (OLTC) для полевой проверки и анализа переключателей ответвлений трансформаторов. Прибор измеряет переходные формы сигналов, время перехода, мгновенные значения переходного сопротивления и синхронизацию по трём фазам, выводя понятные графические и текстовые результаты для диагностики.

Ключевые особенности

• Вертикальная конструкция шасси — компактность и малая масса для удобства переноски и транспортировки в полевых работах.
• 5,7" ЖК-экран с подсветкой и широким температурным диапазоном для хорошей читаемости на открытом воздухе.
• Встроенный промышленный контроллер PC-104 для высокоскоростной обработки данных и локального хранения.
• Встроенный прецизионный источник постоянного тока и полная схема защиты для надёжных измерений сопротивления.
• 6-канальная высокоскоростная выборка данных; результаты отображаются графически и текстово.
• Интегрованный метод ввода T9 для быстрого ввода названий станций, идентификаторов и символов.
• Поддержка USB-накопителей и синхронизации данных по USB для гибкой передачи и резервного копирования данных.
• Древовидная организация хранения данных (по станции, номеру и положению ответвления) для удобного управления записями.
• Встроенный панельный термопринтер для оперативной печати отчетов на месте.

Технические параметры / Спецификации

• Выходной ток: ≥1 A, 3 канала
• Каналы выборки: 6 каналов
• Частота выборки: 10 kHz/s
• Диапазон измерения переходного сопротивления: 0.5 Ω – 20 Ω
• Время перехода: ≤250 ms
• Разрешающая способность — сопротивление: 0.01 Ω
• Разрешающая способность — время: 0.1 ms
• Точность измерения — переходное сопротивление: ±(5% + 3 цифры)
• Точность измерения — время перехода: ±(0.1% + 1 цифра)
• Хранение: поддержка USB-накопителей; встроенная память: 1 GB
• Габариты: 350 мм × 230 мм × 200 мм
• Масса прибора: 5 кг

Условия эксплуатации

• Температура окружающей среды: -10 ℃ – 50 ℃
• Относительная влажность: ≤85% RH
• Сетевое питание: AC 220 V ±10%
• Частота питания: 50 ±1 Hz
