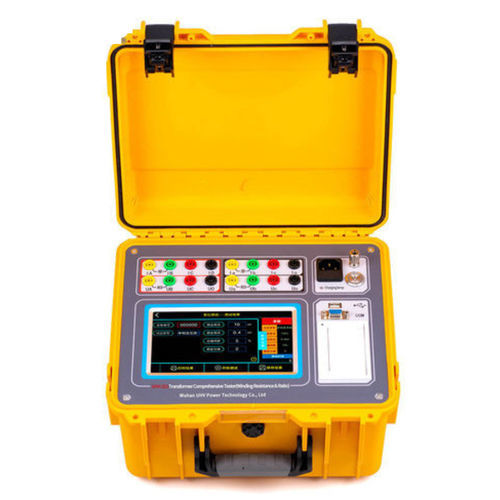

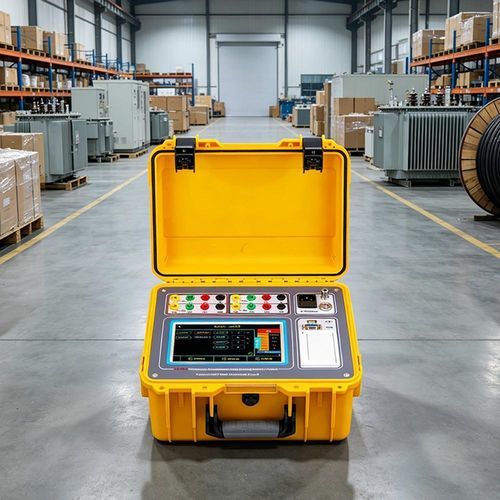

Тестер грузоподъемности UHV-323

мощностьсопротивлениедля оборудования 1-ой и 3-ей фаз

Обзор
Однократное подключение обеспечивает выполнение как измерений сопротивления обмотки постоянному току, так и измерений коэффициента трансформации. Несколько проводных и беспроводных интерфейсов обеспечивают расширение функций и передачу данных. Промышленный 7-дюймовый дисплей с понятным интерфейсом для эффективного взаимодействия оператор–прибор.

Параметры изделия
Комбинированная система для испытания распределительных трансформаторов (прямое сопротивление + коэффициент трансформации + уровень энергоэффективности) питается от встроенной литиевой батареи большой емкости (7,8AH) и может выполнять все три типа испытаний на месте.

Технические параметры
Испытание прямого сопротивления
Выходной ток: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
Диапазоны измерения: 20A: 0,5mΩ–100mΩ; 10A: 1,0mΩ–300mΩ; 5A: 10mΩ–1,0Ω; 1A: 200mΩ–6,0Ω; 0,1A: 2,0Ω–60Ω; ≤10mA: 30Ω–50kΩ
Точность: ±(показание × 0,2% + 2 разряда)

Испытание коэффициента трансформации
Диапазон измерения: 0,9–10000
Точность: ±(показание × 0,1% + 2 разряда) (≤500); ±(показание × 0,2% + 2 разряда) (500–3000]; ±(показание × 0,3% + 2 разряда) (>3000)
Разрешающая способность: 0,9–9,9999: 0,0001; 10–99,999: 0,001; 100–999,99: 0,01; ≥10000: 1

Условия эксплуатации и внешний вид
Питание: Встроенная литиевая батарея 7,8AH; Заряд: 220 V AC
Рабочая температура: -10℃–50℃
Относительная влажность: ≤90% (без конденсации)
Масса / Габариты: 6,5 kg; 318 × 280 × 204 mm

Особенности

• Одно подключение позволяет выполнить как тесты прямого сопротивления, так и измерения коэффициента трансформации, что сокращает время подготовки.
• Режим прямого сопротивления поддерживает автоматические трехфазные испытания обмоток Yn, Y и △ и расчёт трехфазного дисбаланса; максимальный выход 20A для измерения очень малых сопротивлений низковольтных обмоток.
• Режим коэффициента трансформации поддерживает испытания трехфазных, однофазных и Z‑типа трансформаторов, тесты PT/CT по отношению и полярности, включая функцию «слепого» теста.
• Несколько проводных и беспроводных интерфейсов для расширения функций и экспорта данных.
• Работает под управлением встраиваемой ОС Linux на архитектуре dual-core A7+M4 для безопасной, плавной работы и измерений в реальном времени.
• Промышленный 7-дюймовый дисплей и встроенное зарядное устройство для надёжной работы в полевых условиях.

Технические характеристики

• Модель: UHV-323
• Функции: прямое сопротивление (winding DC resistance); коэффициент трансформации (turns ratio); оценка уровня энергоэффективности
• Выходные токи (прямое сопротивление): 20A, 10A, 5A, 1A, 0.1A, ≤10mA
• Диапазоны измерения (прямое сопротивление): 0,5mΩ–50kΩ в зависимости от диапазона
• Точность (прямое сопротивление): ±(показание × 0,2% + 2 разряда)
• Диапазон коэффициента трансформации: 0,9–10000; точность и разрешение как указано выше
• Питание: Встроенная литиевая батарея 7,8AH; Заряд: 220 V AC
• Рабочая температура: -10℃–50℃
• Относительная влажность: ≤90% (без конденсации)
• Масса / Габариты: 6,5 kg; 318 × 280 × 204 mm
