Анализатор частотной характеристики UHV-312

для трехфазных электрических сетейдля однофазных электрических сетейдля испытаний

Краткое описание

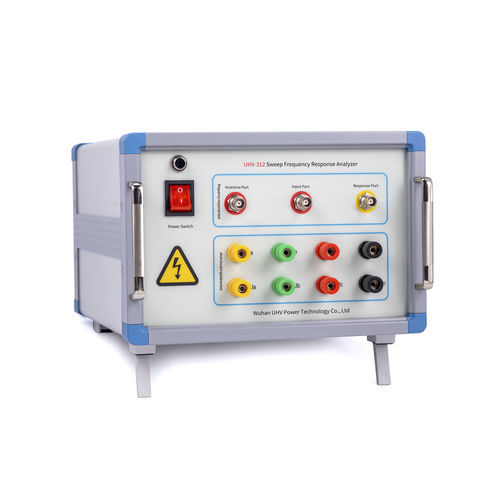

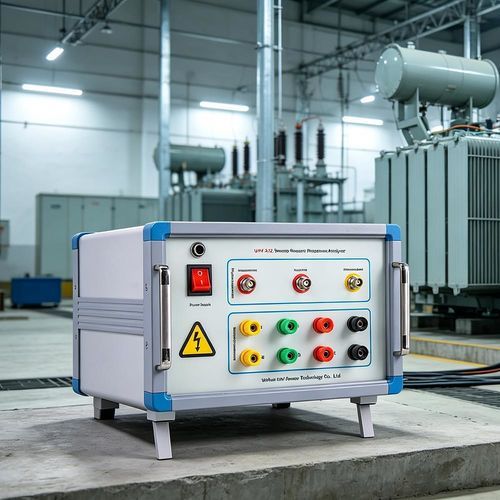

UHV-312 — анализатор частотной характеристики с программируемой сканирующей частотой, разработанный для диагностики обмоток трансформаторов. Поддерживает метод частотной характеристики (sweep) и метод короткозамкнутой низковольтной импеданс-метрики, сохраняет результаты в базе данных и включает функцию измерения индуктивности. Прибор пригоден для полевых работ и совместим с платформой Windows.

Параметры продукта
UHV-312 предназначен для трансформаторов среднего и большого класса. Применяется высокоточное синхронное переменное выборочное отслеживание и цифровая обработка FFT для напряжения и тока, что обеспечивает стабильные и воспроизводимые результаты. Поддерживает автоматические трехфазные измерения и однофазные испытания с надежным коротким замыканием на стороне низкого напряжения. После ввода параметров трансформатора прибор автоматически измеряет и рассчитывает импеданс и процент ошибки импеданса по фазам. Отображение форм сигналов напряжения и тока в реальном времени облегчает диагностику на месте.

Технические параметры

• Скорость измерения: однофазная обмотка 1–2 мин
• Выходное напряжение (метод импеданса): до 20 Vpp (автоматическая регулировка)
• Выходное сопротивление: 50 Ω
• Входное сопротивление: 1 MΩ (ответный канал с встроенным согласующим резистором 50 Ω)
• Диапазон сканирования: 100 Hz – 2 MHz
• Точность частоты: 0,005 %
• Частота дискретизации: 100 MSPS
• Режим сканирования: линейный или логарифмический; точки настраиваемы
• Отображение кривых: амплитудно-частотная кривая; осциллограф для напряжения/тока
• Динамический диапазон измерения: −120 dB до 20 dB
• Диапазон измерения напряжения (метод импеданса): 0–220 V
• Диапазон измерения тока (метод импеданса): 0–10 A
• Частота теста импеданса: 50 Hz / 60 Hz

Особенности

• Метод частотной характеристики измеряет параметры обмоток без снятия крышки трансформатора, что позволяет точно выявлять деформации, вздутия или смещения обмоток (применимо для трансформаторов ≥66 kV).
• Быстрое измерение: 1–2 минуты на одну обмотку (однофазное).
• Очень высокая точность частоты (0,005 %) и широкий динамический диапазон для детального анализа.
• Изоляция 5000 V для защиты тестового компьютера.
• Встроенная функция осциллографа для мониторинга условий испытаний в реальном времени.
• Возможность одновременной загрузки до 9 кривых с автоматическим расчетом параметров и диагностическим сравнением.
• Аналитическое программное обеспечение соответствует стандартам DL/T911-2016 и IEC60076-18.
• Метод короткозамкнутой импеданс-метрики не требует внешнего регулятора напряжения и может автоматически подавать напряжение на ВН-обмотки AB/BC/CA, синхронно собирать данные и рассчитывать процент ошибок импеданса.
• Хранение данных в базе данных и автоматический экспорт отчетов в формате Word (при наличии Office) или JPG для удобства оформления отчетов.
• Функция измерения индуктивности интегрирована.
• Интуитивный интерфейс программного обеспечения и однокнопочная процедура измерения упрощают работу на месте.

Характеристики / технические спецификации

• Модель: UHV-312
• Диапазон сканирования: 100 Hz – 2 MHz
• Точность частоты: 0,005 %
• Частота дискретизации: 100 MSPS
• Скорость измерения: однофазная обмотка 1–2 мин
• Выходное напряжение (метод импеданса): до 20 Vpp (автонастройка)
• Выходное сопротивление: 50 Ω
• Входное сопротивление: 1 MΩ (ответный канал с 50 Ω согласованием)
• Режимы сканирования: линейный или логарифмический; частота и точки настраиваемы
• Отображение: амплитудно-частотная кривая и осциллографические формы
• Динамический диапазон: −120 dB до 20 dB
• Диапазоны измерения импеданса: напряжение 0–220 V, ток 0–10 A
• Частота теста импеданса: 50 Hz / 60 Hz
• Изоляция: 5000 V
• Программное обеспечение/платформа: хранение в базе данных, автоматическая генерация отчетов (Word/JPG), совместимость с Windows 2000/XP/7/8/10/11
• Стандарты: DL/T911-2016, IEC60076-18
