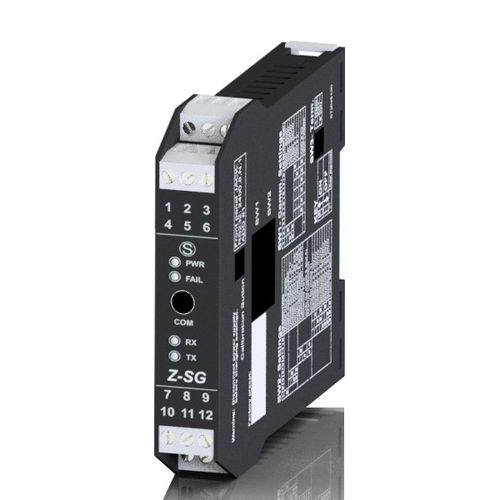

Аналоговый входной модуль Z-SG

цифровойModBUS RTURS-485

Z-SG - это преобразователь тензометрических сигналов. Измерения, проводимые по 6- или 4-проводной методике, доступны по последовательному протоколу Modbus-RTU или через аналоговый выход. Чувствительность от 1 до 64 мВ/В, настраивается DIP-переключателем для целых значений, через программное обеспечение для вещественных/целых значений путем подключения к прибору через порт microUSB на передней панели. Стабильная индикация веса через регистр Modbus/цифровой выход. Дистанционная запись тары в энергонезависимую и/или энергозависимую память через цифровой вход/регистр Modbus/команды Modbus. Z-PC-DINAL2-17.5, Z-PC-DIN2-17.5 и Z-PC-DIN8-17.5 являются обязательными аксессуарами для конфигураций ModBUS. Потребляемая мощность - 2,5 Вт Изоляция - 1.500 Vac a 3 vie Класс точности - 0,01% Светодиодный индикатор состояния - Питание Ошибка Tx данные Rx-данные Подключения - Съемные винтовые клеммы для проводников сечением до 2,5 мм² Порт MicroUSB на передней панели Интерфейсы - RS485 2 провода, скорость до 115.200 бит/с Поддерживаемые протоколы - ModBUS RTU slave Входные каналы - 1 аналоговый канал для считывания (и питания) до 4 (350 Ом) или 8 (1 000 Ом) тензометрических датчиков, 4-х или 6-ти проводное подключение, эквивалентный импеданс 87 Ом калибровка тары 1DI или пороговое значение веса Выходные каналы - 1 аналоговый канал ретрансляции веса нетто в токе (0...20, 4...20 мА) или в напряжении (0...5, 0...10 В); 1DO калибровка тары или порога взвешивания Измерение / диагностика - чувствительность от 1 до 64 мВ/В Разрешение - 24 бита Тепловой дрейф - 25 ppm/K Данные - EEPROM для параметров конфигурации, срок хранения 40 лет Программирование - Plug&Play конфигуратор (EASY SETUP) Системное программное обеспечение (Z-NET4) DIP-переключатели
