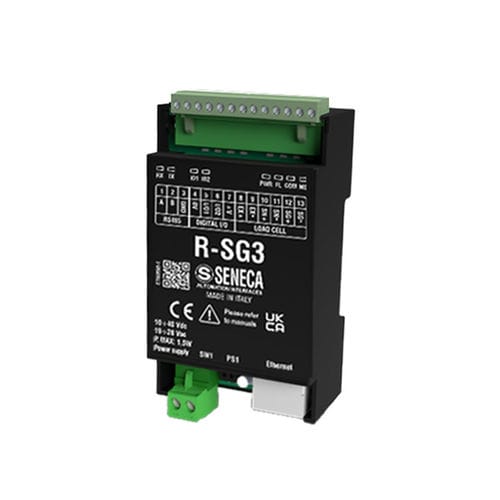

Аналоговый входной модуль R-SG3

EthernetModBUS RTUдля тензометра

R-SG3 - это компактный преобразователь для тензометрических датчиков нагрузки. Измерения, выполняемые по 4- или 6-проводной технологии, доступны по протоколам ModBUS RTU или ModBUS TCP-IP. Чувствительность тензодатчика варьируется от 1 до 64 мВ/В. Модуль является конфигурируемым веб-сервером. Работает на 24-битном АЦП, R-SG3 отличается расширенными возможностями (счетчик штук, автоматический сброс тары, пороговая сигнализация, автоматически обновляемая прошивка) и гибким управлением измерениями (измерения доступны как в целых числах, так и с плавающей точкой, измерения могут быть стабилизированы фильтром шума, настраиваемое разрешение). Модуль также поддерживает функции Peer-To-Peer и ModBUS pass-through. ТЕХНИЧЕСКИЕ ДАННЫЕ Питание - 10...40 В пост. тока, 19...28 В переменного тока (@50...60 Гц) Потребляемая мощность - 1,5 Вт Изоляция - 1.500 Vac a 3 vie Класс точности - 0,01% Светодиодный индикатор состояния - Tx передача пакетов Rx прием пакетов Статус IO1 Состояние IO2 Источник питания Перегрузка тензодатчика Состояние заводской калибровки Ethernet TRF / LNK (пакетный транзит / Ethernet соединение) Входные каналы - 1 аналоговый канал для считывания (и питания) до 4 (350 Ω) или 8 (1 000 Ω) тензометрических датчиков, 4-х или 6-ти проводное подключение, эквивалентный импеданс 87 Ω калибровка тары 1DI или пороговое значение веса Выходной канал - калибровка тары 1DO или пороговое значение веса Дополнительные возможности - Функция тарирования силосов Функция счетчика кусков Функция сброса тары Сбор тары Стабильная передача сигнала взвешивания через Modbus Фильтр шумов Peer-To-Peer Pass-Through Расширенные настройки - возможность обновления прошивки Независимые цифровые входы/выходы Частота дискретизации устанавливается в широком диапазоне Порог срабатывания сигнализации с программируемым гистерезисом Настраиваемое разрешение Измерения - АЦП 24 бит Ратиометрическое измерение Целое значение с плавающей точкой
