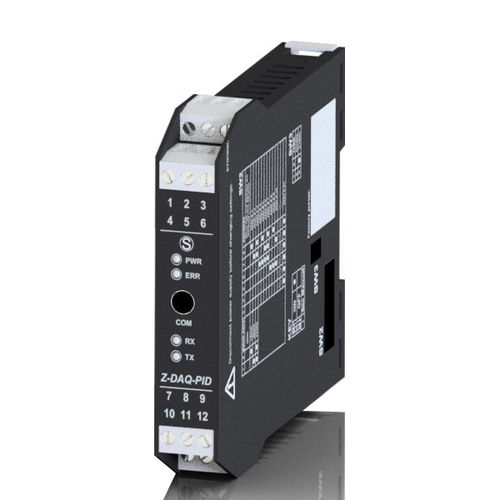

Z-DAQ-PID имеет универсальный аналоговый вход (мА, В, PT100, TC, Ом) и активный выход 4...20 мА или 0...20 мА для непрерывного или ШИМ (широтно-импульсная модуляция) управления контуром. Эта функциональность может быть отключена, и модуль может использоваться как аналоговый вход и аналоговый выход, не зависящие друг от друга. Модуль является ModBUS Slave и может быть сопряжен с любым ModBUS Master устройством. Трехсторонняя гальваническая развязка между цепями питания // входа // RS485 обеспечивает целостность данных.
Питание: - 10...40 В пост. тока; 19...28 В переменного тока
Режим работы: - преобразование ввода/вывода с ПИД, преобразование ввода/вывода без ПИД, ручное (фиксированный выход)
Входы: - Напряжение, ток, потенциометр, термопара (TC), термосопротивление (RTD), милливольтметр
Выход: - Напряжение, активный/пассивный ток
Изоляция: - 1.500 В переменного тока
Настройка адреса и скорости передачи данных: - Dip-переключатель
---
