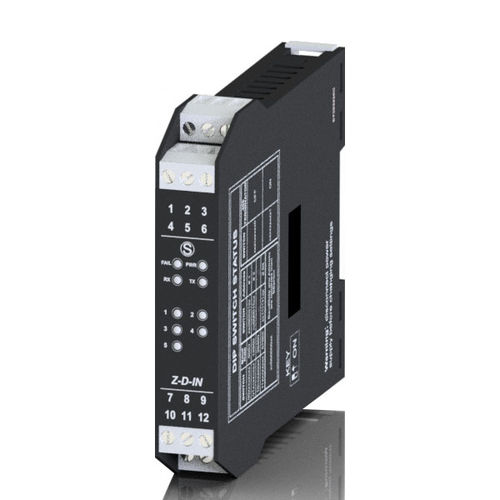

Z-D-IN предназначен для сопряжения 5 цифровых сигналов (PUSH BUTTON, LIMIT SWITCH, REMOTE, CONTROL SWITCH, RELAIS и т.д.) со всеми системами управления, способными взаимодействовать по протоколу MODBUS RTU через последовательный интерфейс RS485. На каждом входе имеется 16-разрядный счетчик, максимальная частота на входе составляет 100 Гц, а один вход можно настроить как быстрый счетчик с максимальной частотой 10 кГц. Модуль является ModBUS Slave и может быть сопряжен с любым ModBUS Master устройством. Трехсторонняя гальваническая развязка между цепями питания // входа // RS485 обеспечивает целостность данных.
Питание: - 10...40 В пост. тока; 19...28 В переменного тока (50-60 Гц)
Входы: - 5 CH (герконовые, бесконтактные, pnp, npn, контактные) с общим отрицательным контактом, с автономным питанием 24 В пост. тока, изолированные, защищенные от переходных процессов до 600 Вт/мс
Счетчики: - 4 @ 16 бит, максимальная частота 100 Гц; 1 @ 32 бит, максимальная частота 10 КГц
Фильтр антидребезга: - настраивается от 5 до 250 мс
Габариты: - 17,5 x 100 x 112 [мм]
Монтаж: - 35 мм направляющая DIN 46277
---
