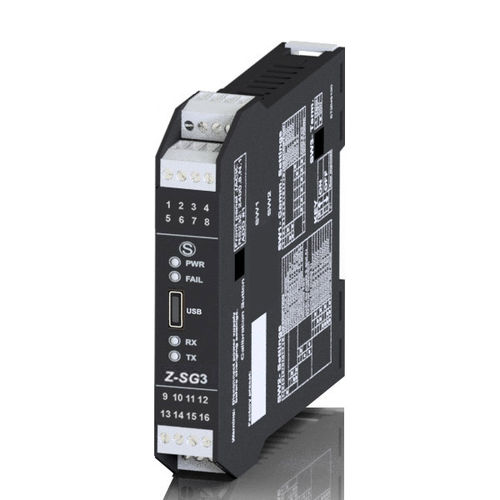

Аналоговый входной модуль Z-SG3

ModBUS RTUдля тензометрана DIN-рейке

Z-SG3 - это преобразователь тензодатчика (тензометрического датчика). Измерения выполняются по 4- или 6-проводной технологии, доступны по последовательному протоколу Modbus RTU и через аналоговый выход. Прибор может напрямую питать тензодатчик. Программное обеспечение EASY SETUP управляет калибровкой тензодатчика в режиме заводской калибровки или в режиме взвешивания образца. Z-SG3 включает в себя расширенные функции (счетчик изделий, автоматический сброс тары, пороговый сигнал, автоматическое обновление прошивки) и гибкий режим управления измерениями (измерения доступны в полной и плавающей точке, измерения стабилизируются с помощью фильтра шума, настраиваемое разрешение). Конфигурация осуществляется с помощью программного обеспечения, а скорость передачи данных и адрес Modbus - с помощью DIP-переключателя. ТЕХНИЧЕСКИЕ ДАННЫЕ Питание - 10...40 В пост. тока, 19...28 В переменного тока (@50...60 Гц) Потребляемая мощность - 2 Вт Изоляция - 1.500 Vac a 5 vie Класс точности - 0,01% Светодиодный индикатор состояния - Питание Ошибка Tx данные Rx данные Цифровые входы/выходы Перегрузка тензодатчика Входные каналы - 1 аналоговый канал для считывания (и питания) до 4 (350 Ω) или 8 (1 000 Ω) тензометрических датчиков нагрузки, 4-х или 6-ти проводное подключение, эквивалентный импеданс 87 Ω калибровка тары 1DI или пороговое значение веса Выходные каналы - 1 аналоговый канал ретрансляции веса нетто в токе (0...20, 4...20 мА) или в напряжении (0...5, 0...10 В); 1DO калибровка тары или порог взвешивания Дополнительные функции - сбор тары Стабильная передача сигнала взвешивания через Modbus Функция тарных силосов Функция подсчета Функция сброса тары Регистрация данных в EASY Setup Расширенные настройки - Аналоговый выход с программируемыми пределами Обновляемая прошивка Независимые цифровые входы/выходы Настраиваемая частота дискретизации в широком диапазоне Порог срабатывания сигнализации с программируемым гистерезисом Полностью конфигурируемый аналоговый выход
