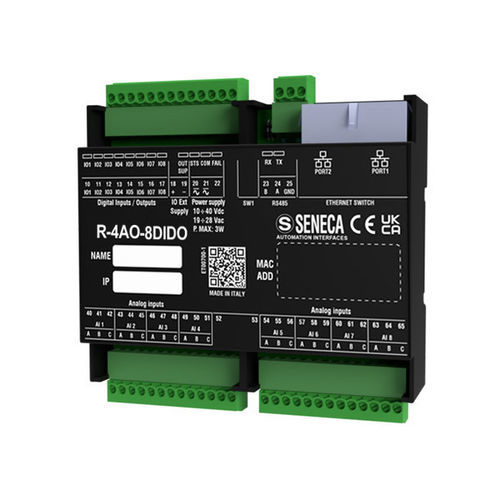

Цифровой модуль входа/выхода R-4AO-8DIDO-2-P

аналоговыйEthernetModbus TCP

Обзор продукта: Цифровой смешанный модуль Profinet R-4AO-8DIDO разработан для удовлетворения потребностей в гибкой прокладке кабелей, ограниченном пространстве для установки и приложениях с высокой плотностью ввода/вывода с интегрированными сетевыми возможностями. С двумя портами Ethernet 10/100 Мбит/с этот модуль предлагает 4 аналоговых выхода и 8 цифровых каналов, каждый из которых может быть индивидуально настроен как цифровой вход или выход. Настройка возможна через веб-сервер с поддержкой HTML5 или DIP-переключатель. Модуль может быть подключен в режиме Ethernet-цепочки с обходом неисправностей, обеспечивая непрерывность Ethernet-соединения даже в случае отказа одного модуля. Настройка упрощается с помощью программного обеспечения, такого как softPLC CODESYS и среда проектирования TiA Portal/Simatic Step7. Технические данные: - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление: 5.6 Вт - Максимальная изоляция: 1.5 кВ переменного тока - Индикаторы состояния: Питание, состояние ввода/вывода, STS (IP-адрес / DHCP), Ethernet TRF / LNK (пакеты в транзите / Ethernet-соединение) - Степень защиты: IP20 - Рабочая температура: -25..+65°C - Размеры (ШxВxГ): 106 x 90 x 32 мм - Вес: 170 г - Корпус: Самозатухающий материал Pc/ABS UL94-V0, черный цвет - Подключения: Клеммы с шагом 3.5 мм и двойной разъем RJ45 - Монтаж: На DIN-рейку EN 60715, настенный / панельный монтаж - Программирование: Встроенный веб-сервер, DIP-переключатель - Особенности: Двойное Ethernet-соединение в цепочке, обход неисправностей LAN (активное соединение между двумя Ethernet-портами устройства в случае отказа питания) - Интерфейсы: 2 порта Ethernet (с функцией обхода неисправностей LAN) 100 baseT на RJ45 - 100 Мбит/с (TCP-IP) - Протоколы: Profinet IO - Кабель для Ethernet-связи между устройствами: CAT5 или CAT5e без экранирования - Связь ModBUS: До 64 узлов без повторителя и максимальная скорость 115 кбит/с АНАЛОГОВЫЕ ВЫХОДНЫЕ КАНАЛЫ - Количество каналов: 4 аналоговых - Тип и диапазон: Напряжение (±10 В) или ток (0..20 мА) ЦИФРОВЫЕ ВХОДНЫЕ/ВЫХОДНЫЕ КАНАЛЫ - Количество каналов: 8 цифровых входов/выходов - Тип и диапазон: Входы = напряжение: порог ВКЛ: > 11 В; порог ВЫКЛ: < 4 В; Vmax: 24 В; Импеданс: 9 кΩ Выходы = MOSFET, PNP; макс. напряжение/ток: 0.2 А ; 12..24 В - Время обновления на канал: 4 мс СТАНДАРТ - Сертификации: CE - Стандарты: EN61000-6-4, EN61000-6-2, EN61010-1 Ключевые особенности / Технические характеристики: - Модуль Profinet IO с 4 универсальными аналоговыми выходами и 8 цифровыми входными/выходными каналами - Гибкая прокладка кабелей и высокая плотность ввода/вывода - Ethernet-цепочка с обходом неисправностей - Настройка через веб-сервер (HTML5) или DIP-переключатель - Поддерживает softPLC CODESYS и TiA Portal/Simatic Step7 - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление: 5.6 Вт - Рабочая температура: -25..+65°C - Степень защиты: IP20 - Размеры: 106 x 90 x 32 мм - Вес: 170 г - Корпус: Pc/ABS UL94-V0, черный - Монтаж: DIN-рейка, настенный или панельный - 4 аналоговых выхода (±10 В или 0..20 мА) - 8 цифровых I/O (индивидуально настраиваемых) - Сертифицировано CE, EN61000-6-4, EN61000-6-2, EN61010-1
