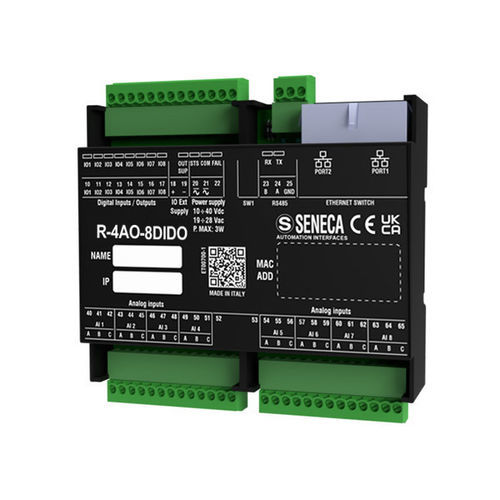

Аналоговый модуль входа/выхода R-4AO-8DIDO-2

цифровойModbusEthernet

Ethernet-модуль с 4 аналоговыми выходами и 8 цифровыми каналами ввода/вывода. Смешанный цифровой модуль R-4AO-8DIDO оснащен двумя Ethernet-портами 10/100 Мбит/с, поддерживающими ModBUS TCP-IP и последовательную связь RS485 с протоколом ModBUS RTU. Как и все модели серии R, он разработан для удовлетворения требований гибкой проводки, ограниченного пространства для установки и приложений с высокой плотностью ввода/вывода, включая интегрированные Ethernet-сети. R-4AO-8DIDO предоставляет 4 аналоговых выхода и 8 цифровых каналов, каждый из которых может быть индивидуально настроен как цифровой вход или выход. Настройка может быть выполнена через веб-сервер с поддержкой HTML5 или через DIP-переключатель. IP-адрес, MAC-адрес и версия прошивки модуля могут быть идентифицированы или настроены в локальной сети с помощью инструмента Seneca Discovery Device (SDD). Модуль может быть подключен в режиме Ethernet-цепочки с обходом неисправностей, чтобы обеспечить Ethernet-соединение даже в случае отказа модуля в цепочке. Кроме того, устройство оснащено продвинутой функцией "ModBUS Passthrough", позволяющей модулю перенаправлять запросы с Modbus TCP-IP на RS485, эффективно выполняя роль шлюза. Технические характеристики: - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление: 5.6 Вт - Максимальная изоляция: 1.5 кВ переменного тока - Индикаторы состояния: Питание, статус ввода/вывода, STS (IP-адрес / DHCP), RX/TX (RS485), Ethernet TRF/LNK - Степень защиты: IP20 - Рабочая температура: -25..+65°C - Размеры (ШxВxГ): 106 x 90 x 32 мм - Вес: 170 г - Корпус: Материал Pc/ABS самозатухающий UL94-V0, черный цвет - Подключения: Клеммы с шагом 3,5 мм и двойной разъем RJ45 - Монтаж: На DIN EN 60715 рельс, настенный / панельный монтаж - Программирование: Встроенный веб-сервер, DIP-переключатель - Особенности: Двойное Ethernet-цепочное соединение, обход неисправностей LAN, Modbus Passthrough (TCP-IP на RS485), идентификация и настройка IP/MAC/прошивки с помощью инструмента SDD - Интерфейсы: 2x Ethernet-порта (обход неисправностей LAN) 100 baseT на RJ45 - 100 Мбит/с (TCP-IP); 1x RS485 порт на клеммах M23-M24-M25 - 115.200 бит/с (RS485) - Протоколы: ModBUS RTU, ModBUS TCP-IP, HTTP - Кабель для Ethernet-связи: CAT5 или CAT5e без экрана - Связь ModBUS: До 64 узлов без повторителя, максимальная скорость 115 кбит/с Аналоговые выходные каналы: - Количество каналов: 4 аналоговых - Тип и диапазон: Напряжение (±10 В) или ток (0..20 мА) Цифровые каналы ввода/вывода: - Количество каналов: 8 цифровых ввода/вывода - Тип и диапазон: Входы = напряжение: порог ВКЛ: > 11 В; порог ВЫКЛ: < 4 В; Vmax: 24 В; Импеданс: 9 кОм Выходы = MOSFET, PNP; макс. напряжение/ток: 0.2 А; 12..24 В Стандарт: - Сертификации: CE - Допуски и стандарты: EN61000-6-4, EN61000-6-2, EN61010-1
