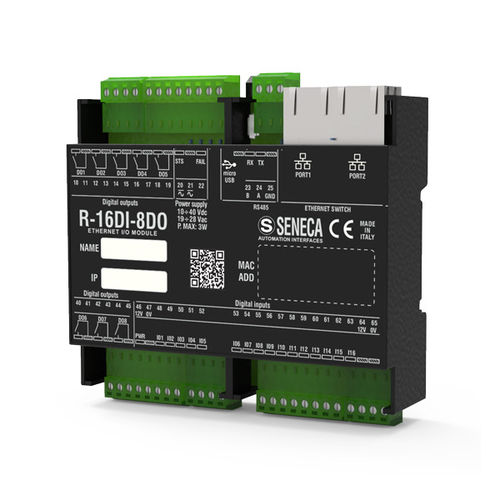

Цифровой модуль входа/выхода R-16DI-8DO

EthernetModBUS RTUUSB

R-16DI-8DO - это цифровой смешанный модуль с двойным портом Ethernet 10/100 Мбит/с и передним портом программирования Micro USB. Он предназначен для гибких кабельных систем, небольших монтажных площадей и приложений с высокой плотностью ввода-вывода и встроенной сетью Ethernet. R-16DI-8DO имеет 16 цифровых входов PNP/NPN, которые также могут быть сконфигурированы как @32-битные суммирующие устройства, и 8 цифровых релейных выходов с максимальным диапазоном 30 В / 1 А. Все суммирующие устройства хранятся в энергонезависимой памяти (FeRAM). Модуль оснащен изоляцией между входами, выходами и другими низковольтными цепями, равной 1,5 кВач. Конфигурирование может осуществляться с помощью специального программного обеспечения и веб-сервера с поддержкой HTML5. IP-адрес, MAC-адрес и версия прошивки, связанные с отдельным модулем, могут быть идентифицированы или сконфигурированы в сети LAN с помощью инструмента SDD (Seneca Discovery Device). R-16DI-8DO поддерживает как ModBUS TCP-IP, так и последовательную связь RS485 с протоколом ModBUS RTU. R-16DI-8DO может быть подключен в режиме последовательной цепи Ethernet с обходом ошибок для обеспечения соединения Ethernet даже при отказе одного из модулей в цепи. Цифровые сигналы могут быть продублированы на одном или нескольких модулях в режиме Peer to Peer (функция зеркального отображения входов/выходов). Еще одной расширенной функцией является функция "ModBUS Passthrough", благодаря которой модуль может перенаправлять на RS485 запросы, поступающие от Modbus TCP-IP, выступая, по сути, в роли шлюза. ТЕХНИЧЕСКИЕ ДАННЫЕ Питание - 10...40 В пост. тока; 19...28 В переменного тока Выход вспомогательного напряжения - 12 В пост. тока / 40 мА Макс. поглощение - 3 Вт Максимальная изоляция - 1,5 кВ переменного тока Светодиодные индикаторы состояния - Питание Состояние входов/выходов STS (IP / DHCP адрес) RX / TX (передача данных Rx/Tx через RS485) Ethernet TRF / LNK Входные каналы - 16 DI
