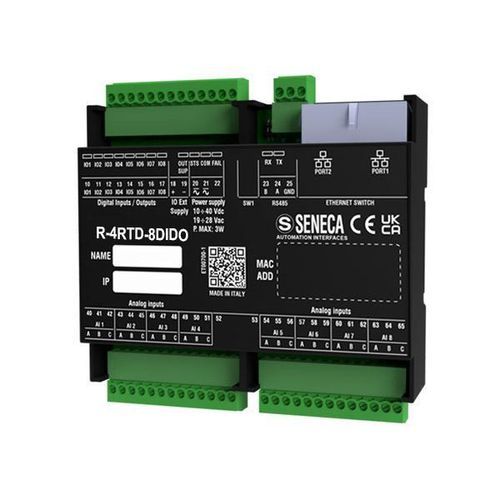

Цифровой модуль входа/выхода R-4RTD-8DIDO-2

EthernetRS-485ЛВС

Обзор продукта:Смешанный цифровой модуль R-4RTD-8DIDO оснащен двумя портами Ethernet 10/100 Мбит/с и поддерживает как Modbus TCP/IP, так и последовательную связь RS-485 с протоколом Modbus RTU. Как и все модели серии R, он разработан для удовлетворения гибких требований к прокладке кабелей, ограниченного монтажного пространства и приложений с высокой плотностью ввода/вывода с интегрированной сетью Ethernet. R-4RTD-8DIDO предлагает 4 входа термосопротивления и 8 цифровых каналов, каждый из которых может быть индивидуально сконфигурирован как цифровой вход или выход. Конфигурация осуществляется через веб-сервер с поддержкой HTML5 или DIP-переключатели. IP-адрес, MAC-адрес и версию прошивки, связанную с модулем, можно определить или настроить в локальной сети с помощью инструмента SDD (Seneca Discovery Device). Модуль может быть подключен в режиме последовательной цепи Ethernet с обходом ошибок для обеспечения соединения Ethernet даже при отказе одного из модулей в цепи. Кроме того, устройство имеет расширенную функцию "ModBUS Passthrough", которая позволяет модулю перенаправлять запросы с Modbus TCP-IP на RS485, эффективно действуя в качестве шлюза. 4-входной Ethernet-модуль для термосопротивлений и 8 цифровых входов/выходов.Технические характеристики:Питание10...40 В пост. тока; 19...28 В переменного токаМаксимальная потребляемая мощность3 ВтСопротивление1,5 кВ переменного тока, даже между входами RTDСветодиодные индикаторы состоянияПитаниеВход/выходSTS (IP адрес / DHCP)RX / TX (прием/передача данных по RS485)Ethernet TRF / LNK (транзит пакетов / Ethernet соединение)Степень защитыIP20Рабочая температура-25..+65°CТемпература хранения-30..+85°Влажность10..90% без конденсацииРазмеры (ШхГхД)106 x 90 x 32 ммВес170 гКорпусPC / ABS самозатухающий материал UL94-V0, цвет черныйПодключения3,5 мм шаг клеммной колодки, максимальное сечение провода 1.5 мм²2x порта Ethernet 100Base-T на клеммах RJ451x порт RS485 на клеммахУстановкаНа DIN-рейку EN 60715, настенный/панельный монтажПрограммированиеВстроенный Web-серверDIP-переключательСпециальные функцииДвойная цепь Ethernet Daisy ChainLAN обход неисправностейДо 32 одноранговых правил (I/O Mirror)Счетчики с измерением частотыModbus Passthrough (TCP-IP to RS485)Память данныхFeRAM для резервного копирования счетчиковСертификацияCE, UKCARTD INPUTSКоличество каналов4 независимых RTDType and RangePT100 (EN 60751/A2, ITS-90), -200..+650°CPT500 (EN 60751/A2, ITS-90), -200..+750°CPT1000 (EN 60751/A2, ITS-90), -200..+210°CNI100 (DIN 43760), -60..+250°CCU50 (ГОСТ 6651-2009), -180..+200°CCU100 (ГОСТ 6651-2009), -180..+200°CNI120 (DIN 43760), -60..+250°CNI1000 (DIN 43760), -60..+250°CADC24-битDIGITAL INPUTS/OUTPUTSКоличество каналов8 настраиваемых цифровых входов/выходовТип и диапазонНапряжение: Порог включения: > 11 В пост. тока;Порог выключения: Соответствует IEC61131-2 тип 3MOSFET, PNP; Максимальное напряжение/ток: 0.2 A; 12 ÷ 24 ВdcСчетчики8 ретенционных 32-битных счетчиков, максимальная частота 20 ГцКОММУНИКАЦИЯИнтерфейсы2x порты Ethernet (с функцией обхода неисправностей LAN) 100Base-T на RJ451x порт RS485 на клеммахСкоростьДо 115,200 бит/с (RS485) / 100 Мбит/с (TCP-IP)ПротоколыModBUS RTU, ModBUS TCP-IP, httpКабель связи EthernetНеэкранированный CAT5 или CAT5eModBUS связьДо 128 узлов без ретранслятора и максимальной скоростью 115 кбит/сКлючевые особенности / технические характеристики:4 входа RTD (термосопротивление)8 конфигурируемых цифровых входов/выходовДва порта Ethernet 10/100 Мбит/с (последовательная цепочка, обход ошибок)Последовательный порт RS-485 (Modbus RTU)Поддержка протоколов Modbus TCP/IP и Modbus RTUВстроенный веб-сервер (HTML5) и конфигурация DIP-переключателейЗеркалирование входов/выходов (до 32 правил)Ретенционные счетчики с измерением частотыРабочая температура: -25..+65°CDIN-рейка или настенный/панельный монтажCE, UKCA сертифицированы
