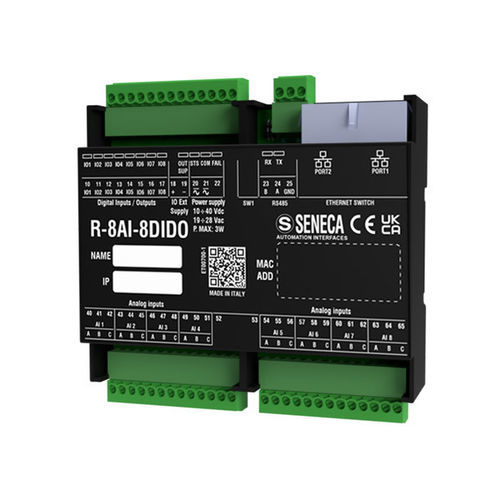

Аналоговый модуль входа/выхода R-8AI-8DIDO-2

цифровойEthernetЛВС

Ethernet-модуль с 8 аналоговыми входами с 24-битным АЦП и 8 цифровыми входами/выходами. Модуль R-8AI-8DIDO включает два Ethernet-порта 10/100 Мбит/с, поддерживающих ModBUS TCP-IP и RS485 с протоколом ModBUS RTU. Разработан для гибкой проводки, ограниченного пространства для установки и приложений с высокой плотностью ввода/вывода, интегрирует Ethernet-сети. Модуль предлагает 8 аналоговых входов с высоким разрешением (24 бита) и 8 цифровых каналов, которые можно настроить как входы или выходы. Настройка возможна через веб-сервер с поддержкой HTML5 или с помощью DIP-переключателя. IP-адрес, MAC-адрес и версия прошивки могут управляться с помощью инструмента Seneca Discovery Device (SDD). Поддерживает режим Ethernet-цепочки с обходом неисправностей, обеспечивая подключение даже в случае сбоя модуля. Расширенная функция "ModBUS Passthrough" позволяет перенаправлять запросы Modbus TCP-IP на RS485, действуя как шлюз. Технические характеристики: - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление: 3 Вт - Максимальная изоляция: 1.5 кВ переменного тока - Индикаторы состояния: Питание, состояние ввода/вывода, STS (IP-адрес/DHCP), RX/TX (RS485), Ethernet TRF/LNK - Степень защиты: IP20 - Рабочая температура: -25..+65°C - Размеры (ШxВxГ): 106 x 90 x 32 мм - Вес: 170 г - Корпус: Материал Pc/ABS самозатухающий UL94-V0, черный цвет - Подключения: Клеммы с шагом 3,5 мм и двойной разъем RJ45 - Монтаж: На DIN EN 60715 рельс, настенный / панельный монтаж - Программирование: Встроенный веб-сервер, DIP-переключатель - Особенности: Двойное Ethernet-соединение в цепочке, обход неисправностей LAN, Modbus Passthrough (TCP-IP на RS485), идентификация и настройка IP/MAC/прошивки с помощью инструмента SDD - Интерфейсы: 2x Ethernet-порта (обход неисправностей LAN) 100 baseT на RJ45 - 100 Мбит/с (TCP-IP); 1x RS485 порт на клеммах M23-M24-M25 - 115.200 бит/с (RS485) - Протоколы: ModBUS RTU, ModBUS TCP-IP, HTTP - Кабель для Ethernet-связи: CAT5 или CAT5e без экрана - Связь ModBUS: До 64 узлов без повторителя, максимальная скорость 115 кбит/с Аналоговые входные каналы: - Количество каналов: 8 аналоговых - Тип и диапазон: Напряжение: -30 В ÷ +30 В; -150 мВ ÷ +150 мВ; Ток: -24 мА ÷ +24 мА; Термопара: J, K, T, E, N, R, S, B, L; Терморезистор Pt100 на AI1: -200 °C ÷ +650 °C (только для компенсации холодного спая) - Разрешение АЦП: 24 бита Цифровые входные/выходные каналы: - Количество каналов: 8 цифровых входов/выходов - Тип и диапазон: Входы = напряжение: Порог ВКЛ: > 11 В; Порог ВЫКЛ: < 4 В; Vmax: 28 В; Импеданс: 9 кΩ; Выходы = MOSFET, PNP; макс. напряжение/ток: 0.2 А ; 9..28 В Стандарты: - Сертификации: CE - Допуски и стандарты: EN61000-6-4, EN61000-6-2, EN61010-1
