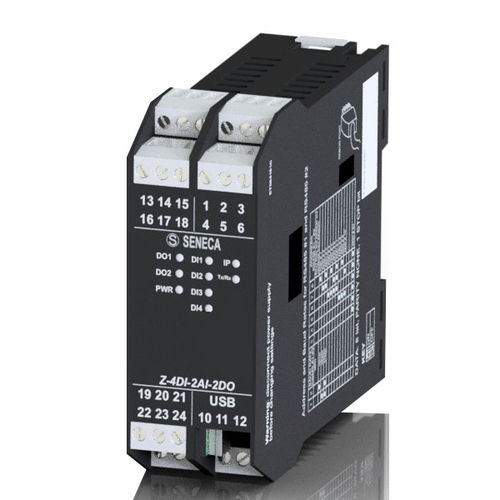

Цифровой модуль входа/выхода Z-4DI-2AI-2DO

аналоговыйModBUS RTUUSB

Z-4DI-2AI-2DO - это модуль ввода/вывода с 4 дискретными входами, 2 аналоговыми входами, 2 релейными выходами, ведомый для Modbus RTU, на двух последовательных портах RS485. Модуль обеспечивает возможность настройки параметров через USB (программа Easy setup) и повторение регистров по протоколу Modbus RTU (NR.2 независимых ведомых порта RS485). Скорость передачи данных для ModbusRTU составляет от 1.200 до 115.200 бит/с. Конфигурация сигналов включает 2 аналоговых входа (напряжение или ток), 4 дискретных входа (NPN или PNP), 3 релейных выхода, 4 счетчика и 4 суммирующих устройства @ 32 бит, макс. 7 кГц. Z-4DI-2AI-2DO имеет гальваническую развязку 1.500 В переменного тока между источником питания и коммуникацией. Светодиодные индикаторы состояния - Питание Rx/Tx ModBUS Состояние входов/выходов Отказ Подключения - Съемные винтовые клеммы для проводников сечением до 2,5 мм2 Разъем IDC10 для DIN-рейки 46277 Micro USB сбоку RJ45 Программирование - DIP-переключатель (сброс настроек по умолчанию) Веб-сервер ПРОСТАЯ НАСТРОЙКА Последовательные порты - Nr.1 RS232/RS485 Nr.1 RS485 Скорость - до 115.200 бит/с Поддерживаемые протоколы - ModBUS RTU Порт USB - Nr.1 micro USB на боковой стороне Цифровые входы - Nr.4 Тип цифровых входов - PNP / NPN; Напряжение на входе OFF 8 В (макс. 24 В пост. тока) Максимальная частота 5 кГц Потребляемая мощность 3 мА @ 12 В пост. тока, 10 мА @ 24 В пост. тока Счетчики цифровых входов - 4 сбрасываемых счетчика @32 бит макс. частота 5 кГц Аналоговые входы - Nr.2 Тип аналоговых входов - 0-20 мА / 0-30 В Разрешение до 16 бит Защита 40 В / 25 мА Цифровые выходы - Nr.2 тип цифровых выходов - реле NA / NC SPDT, макс. 250 В переменного тока - 2 А Монтаж - направляющая DIN-рейка 35 мм DIN 46277 Температура эксплуатации - -25...+70°C Температура хранения - -30...+85°C Влажность - 30...90% без конденсации Габариты - 35x102,5x111 мм Масса - около 110 г Корпус - PA6, цвет черный Стандарт - CE
