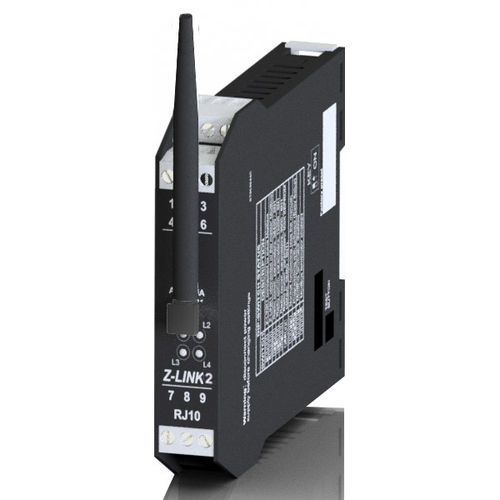

Module radio UHF Z-LINK2-LO

LoRa

Описание продукта: Z-LINK2 - это радиоустройство на частоте 869 МГц, предназначенное для прозрачной радиоремонетизации коммуникаций, работающих с протоколом ModBUS RTU и использующих физический уровень технологии передачи LoRa (Long Range). Z-LINK2 обеспечивает связь между модулями ввода-вывода серии Z-PC и устройствами ModBUS на основе УВЧ радиомодема. Характеризуется легкой проводкой питания и последовательной шины через шину омега рельса CEI EN 60715. Модуль легко настраивается с помощью DIP-переключателей или программного обеспечения EASY SETUP для ПК. Также имеет 2 последовательных порта (1 RS232, 1 RS485) и уровень изоляции 1,500 В между связью и питанием. Соответствует стандартам ETSI и протоколу динамического шифрования данных AES 128 бит, Z-LINK2 может работать в режимах мост, повторитель и удаленный ввод-вывод с точка-точка и точка-многоточка соединениями. Технология LoRa позволяет радиомодему достигать высокой зоны покрытия (до 1 км с внешней антенной), мощности передачи 25 мВт, повышенной помехозащищенности и высокой чувствительности. Примечание: Антенна A-GSM-MG не является обязательным аксессуаром, но настоятельно рекомендуется для улучшения качества сигнала. Продукт не совместим с радиомодемами предыдущих поколений. Технические данные: - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Светодиодные индикаторы состояния: Питание, передача данных через шину, передача данных через радио, тест установки - Изоляция: 1,500 В переменного тока - Горячая замена: Да - Рабочая полоса: G3, Приложение 1, h1.7 ERC 70-03 (центральная полоса 869.525МГц) - Модуляция: LoRa® (CSS модуляция - Chirp Spread Spectrum) - Шифрование: AES 128 бит - Интерфейсы: N°1 RS232, N° 1 RS485 - Протокол: ModBUS RTU, LoRa (Z-LINK2-LO, физический уровень) - Выходная мощность (передатчик): 25 мВт - Приемник (тип): КЛАСС 2 - Соединения: Съемные 3-контактные винтовые клеммы, шаг 5 мм - Задний разъем IDC10 для DIN-рейки 46277 - Разъем для стандартной SMA антенны спереди - Фронтальный Micro USB - Режимы работы: Мост, удаленный ввод-вывод, повторитель ввода-вывода - Программирование: EASY SETUP, DIP-переключатель - Покрытие: До 1,000 м на открытой местности - Размеры: 17.5 x 100 x 112 мм - Рабочая температура: -20..+65°C - Вес: 110 г - Корпус: PA6, черный цвет - Монтаж: 35мм DIN-рейка IEC EN60715 в вертикальном положении Информация о доставке и экспорте: - КОД ПРОДУКТА: Z-LINK2-LO - ВЕС БРУТТО (кг): 0.16 - ПРОИСХОЖДЕНИЕ: IT - CN (Комбинированная номенклатура): 85176200 - ECCN: 5A991 Ключевые особенности / Технические характеристики: - Радиомодем LoRa 869 МГц - Интерфейсы RS232 и RS485 - Поддерживает протокол ModBUS RTU - Технология передачи LoRa (Long Range) - Легкая проводка через шину омега рельса CEI EN 60715 - Настраивается с помощью DIP-переключателей или программного обеспечения EASY SETUP для ПК - Изоляция: 1,500 В между связью и питанием - Соответствует стандартам ETSI, шифрование AES 128 бит - Режимы мост, повторитель и удаленный ввод-вывод - Соединения точка-точка и точка-многоточка - Покрытие до 1 км (с внешней антенной) - Мощность передачи: 25 мВт - Высокая помехозащищенность и чувствительность - Размеры: 17.5 x 100 x 112 мм - Рабочая температура: -20..+65°C - Вес: 110 г - Монтаж на DIN-рейку
