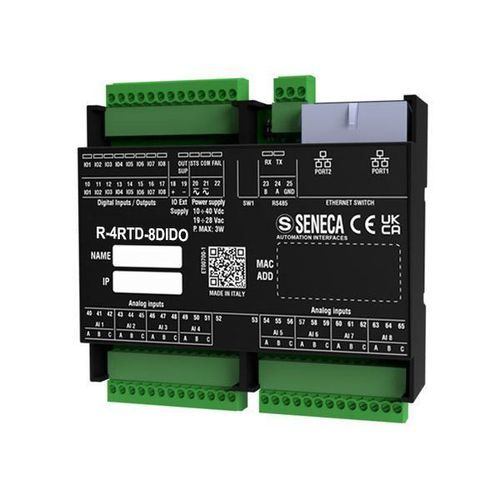

Аналоговый модуль входа/выхода R-4RTD-8DIDO-2

цифровойModbusEthernet

Ethernet модуль с 4 входами от терморезисторов и 8 цифровыми входами/выходами Смешанный цифровой модуль R-4RTD-8DIDO оснащен двумя Ethernet портами 10/100 Мбит/с, поддерживающими как Modbus TCP/IP, так и последовательную связь RS-485 с протоколом Modbus RTU. Как и все модели серии R, он разработан для удовлетворения требований гибкой прокладки кабелей, ограниченного пространства для установки и приложений с высокой плотностью ввода/вывода с интегрированной Ethernet сетью. R-4RTD-8DIDO предлагает 4 входа терморезисторов и 8 цифровых каналов, каждый из которых может быть индивидуально настроен как цифровой вход или выход. Настройка осуществляется через веб-сервер с поддержкой HTML5 или DIP-переключатели. IP-адрес, MAC-адрес и версия прошивки, связанные с модулем, могут быть идентифицированы или настроены в локальной сети с помощью инструмента SDD (Seneca Discovery Device). Модуль может быть подключен в режиме Ethernet цепочки с обходом неисправностей, чтобы обеспечить Ethernet соединение, даже если модуль в цепочке выходит из строя. Кроме того, устройство имеет расширенную функцию "ModBUS Passthrough", которая позволяет модулю перенаправлять запросы от Modbus TCP-IP на RS485, эффективно действуя как шлюз. Ethernet модуль с 4 входами для терморезисторов и 8 цифровыми входами/выходами. Технические характеристики: - Питание: 10..40 В постоянного тока; 19..28 В переменного тока - Максимальное потребление мощности: 3 Вт - Изоляция: 1,5 кВ переменного тока многоканальная, даже между входами RTD - Светодиодные индикаторы состояния: Питание, состояние входа/выхода, STS (IP-адрес / DHCP), RX / TX (прием/передача данных на RS485), Ethernet TRF / LNK (прохождение пакетов / Ethernet соединение) - Степень защиты: IP20 - Рабочая температура: -25..+65°C - Температура хранения: -30..+85°C - Влажность: 10..90% без конденсации - Размеры (ШxВxГ): 106 x 90 x 32 мм - Вес: 170 г - Корпус: Материал самозатухающий PC / ABS UL94-V0, черный цвет - Подключения: Клеммный блок с шагом 3,5 мм, максимальное сечение провода 1,5 мм²; 2x Ethernet порта 100Base-T на RJ45; 1x RS485 порт на клеммах - Установка: На DIN-рейку EN 60715, настенное/панельное крепление - Программирование: Встроенный веб-сервер, DIP-переключатель - Специальные функции: Двойная Ethernet цепочка, обход неисправностей LAN, до 32 правил Peer-to-Peer (I/O Mirror), счетчики с измерением частоты, Modbus Passthrough (TCP-IP на RS485) - Память данных: FeRAM для резервного копирования счетчиков - Сертификации: CE, UKCA ВХОДЫ RTD - Количество каналов: 4 независимых RTD - Тип и диапазон: - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - АЦП: 24-бит ЦИФРОВЫЕ ВХОДЫ/ВЫХОДЫ - Количество каналов: 8 настраиваемых цифровых входов/выходов - Тип и диапазон: Напряжение: порог ВКЛ: > 11 В постоянного тока; порог ВЫКЛ: < 4 В постоянного тока; Vmax: 24 В постоянного тока; Импеданс: 9 кОм; Соответствует IEC61131-2 тип 3; MOSFET, PNP; Максимальное напряжение/ток: 0,2 А; 12 ÷ 24 В постоянного тока - Счетчики: 8 ретентивных 32-битных счетчиков, максимальная частота 20 Гц КОММУНИКАЦИЯ - Интерфейсы: 2x Ethernet порта (с функцией обхода неисправностей LAN) 100Base-T на RJ45; 1x RS485 порт на клеммах - Скорость: до 115,200 бит/с (RS485) / 100 Мбит/с (TCP-IP) - Протоколы: ModBUS RTU, ModBUS TCP-IP, http - Кабель для Ethernet связи: неэкранированный CAT5 или CAT5e - Связь ModBUS: до 128 узлов без повторителя и максимальная скорость 115 кбит/с
