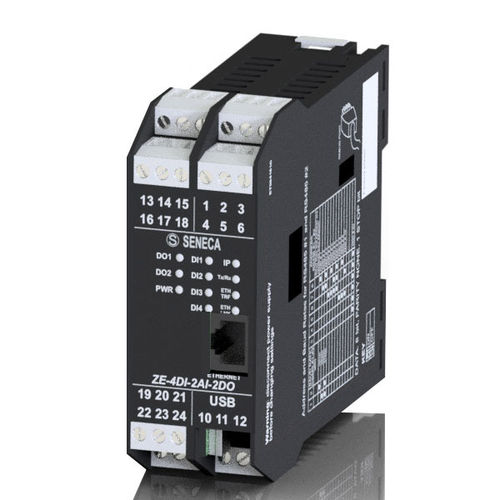

ZE-4DI-2AI-2DO - это модуль ввода/вывода с 4 дискретными входами, 2 аналоговыми входами и 2 дискретными релейными выходами, предназначенный для ведомого обмена данными по протоколам ModbusTCP-IP (Ethernet) и Modbus RTU. Модуль имеет серверную функциональность для коммуникационного порта Ethernet с протоколом Modbus TCP-IP: 100 Мбит/с Ethernet-порт, 4 клиента и встроенный Webserver. Настройка параметров возможна через Ethernet или последовательный порт. Также возможно повторение регистров Modbus по протоколу TCP-IP (№ 1 Ethernet-порт) и Modbus RTU (№ 2 независимых ведомых порта) и конфигурирование двух аналоговых входов напряжения или тока.
Светодиодные индикаторы состояния - питание/IP-адрес
Rx/Tx ModBUS
Tx Ethernet
Link Ethernet
Состояние входов/выходов
Отказ
Температура эксплуатации - -25...+70°C
Температура хранения - -30...+85°C
Подключения - Съемные винтовые клеммы для проводников сечением до 2,5 мм2
Задний разъем IDC10 для DIN-рейки 46277
RJ45
Монтаж - 35 мм DIN-рейка 46277
Программирование - DIP-переключатель (конфигурация по умолчанию)
Веб-сервер
EASY SETUP 2*
Специальная функция - LAN ModBUS TCP Server
Интерфейсы - Nr. 1 Ethernet 10/100 Мбит/с
Nr. 1 RS232/RS485
Nr. 1 RS485
Скорость - до 115.200 бит/с / 100 Мбит/с (TCP-IP)
Поддерживаемые протоколы - ModBUS RTU, ModBUS TCP-IP, http
Цифровые входы - № 4
Тип цифровых входов - PNP / NPN; Напряжение на входе OFF 8 В (макс. 30 В пост. тока)
Максимальная частота 5 кГц
Потребляемая мощность 3 мА @ 12 В пост. тока, 10 мА @ 24 В пост. тока
Цифровые счетчики - 4 сбрасываемых счетчика @32 бит, макс. частота 5 кГц
Аналоговые входы - Nr. 2
Тип аналоговых входов - 0-20 мА / 0-30 В
Максимальное разрешение 16 бит
Защита 40 В / 25 мА
Цифровые выходы - Nr. 2
Тип цифровых выходов - Реле NA / NC SPDT, макс. 250 В переменного тока - 2 А
Влажность - 30...90% без конденсации
---
