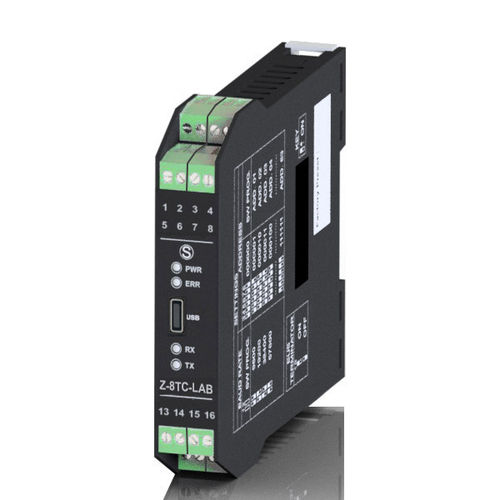

Z-8TC-LAB представляет собой цифровой термопарный преобразователь с восемью измерительными каналами, изолированными от источника питания и последовательной линии связи до 1,5 кВ переменного тока. Такая же изоляция обеспечивается между каналами, относящимися к разным группам клемм: модуль имеет общую изоляцию в шесть точек.
Этот лабораторный вариант, по сравнению с более известным преобразователем Z-8TC-1, отличается наличием двусторонних клемм и одинаковой входной разводкой как для верхних, так и для нижних клемм, что облегчает быстрое подключение.
Питание: - 10...40 В пост. тока; 19...28 В переменного тока (50-60 Гц) с питанием от шины
Габариты ШхГхД: - 17,5х100х112 мм
Монтаж: - DIN 46277, симметричная рейка 35 мм
Изоляция: - 1,5 кВач @ 6 путь
Сбор данных: - каждые 25 мс
Точность: - 0,1%
Вход: - CH-8 термопара типа J,K,R,S,T,B,E,N или шунт до 70 мВ
Связь: - RS485 2 провода, протокол ModBUS RTU slave
Программирование: - через программное обеспечение с помощью порта microUSB на передней панели или DIP-переключателя
---
