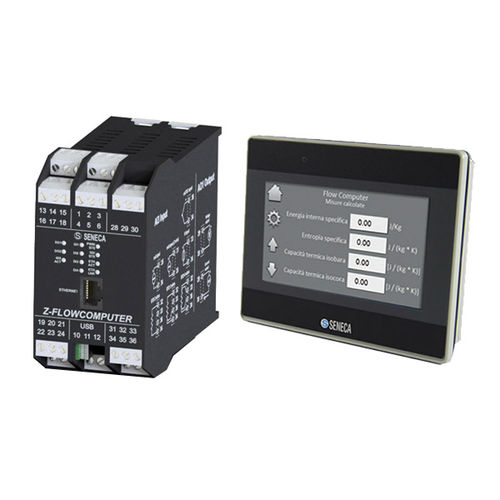

Измеритель расхода для жидкостей и газа Z-FLOWCOMPUTER

Z-FLOWCOMPUTER, поставляемый с 4,3" сенсорным экраном HMI, является вычислителем расхода для применения в системах водо-, паро- и газоснабжения. Устройство оснащено 4 цифровыми входами PNP/NPN, 2 аналоговыми входами напряжения/тока, 1 универсальным аналоговым входом, 2 цифровыми выходами реле и 1 аналоговым выходом напряжения/тока. Универсальность этого контроллера, гарантируемая различными стандартами входных сигналов, позволяет использовать его в таких приложениях, как корректировка расхода или расчет энергоэффективности для выдачи белых сертификатов. Коэффициент сжимаемости воды и пара рассчитывается в соответствии с международным стандартом IAPWS IF-97, а суммирование и компенсация расхода для природного и реального газа рассчитываются в соответствии со стандартами расчета алгоритмов SGERG88 ISO 12213-3, AGA8 GROSS, AGA8 92-DC ISO 12213-2, RK и RKS. Потребляемая мощность - не более 5 Вт (7,2 Вт на дисплее) Изоляция - 1.500 В переменного тока Индикаторы состояния - Питание, последовательная связь, Link и Ethernet, использование SD-карты, Цифровые входы Рабочая температура - -10...+50 °C Размеры ШхГхД - 52,5 x 100 x 112 мм Подключения - Съемный клеммный блок, максимальный размер провода 2,5 мм2 Монтаж - 35 мм направляющая дин-рейка (IEC EN 60715) Порт Ethernet - № 1 100Tx на переднем порту RJ45 Последовательный порт - nr. 1 RS232 / 485 коммутируемый последовательный порт, скорость передачи данных не более 115k на клеммах Порт USB - 1 USB на боковом разъеме Поддерживаемые протоколы - ModBUS TCP-IP Server Входные каналы - № 1 цифровые входы PNP, NPN (максимальное входное напряжение 30 В пост. тока) nr. 2 аналоговый вход 0 - 20 мА / 0 - 30 В пост. тока nr. 1 универсальный вход V / mA / RTD / TC Выходные каналы - nr. 2 релейных выхода SPDT, макс. 2A 250 В переменного тока nr. 1 аналоговый выход V - mA @14 бит
