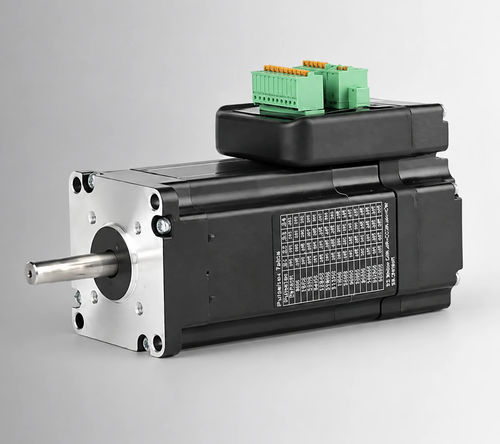

Серводвигатель AC UCS57-180

36 Всо встроенными кодировщиком и приводомNEMA 23

Обзор продукта
UCS57-180 — это интегрированный низковольтный AC серводвигатель диаметром 57 мм, обеспечивающий 180 Вт при 3000 об/мин с номинальным моментом 0,57 N·m. Блок интегрирует двигатель, энкодер 1000 PPR, DSP‑привод с векторным управлением и модуль сетевой коммуникации в компактном корпусе 57×57×147,5 мм, предназначенном для промышленных систем автоматизации.

КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ

• Номинальная мощность 180 Вт при 3000 об/мин
• Встроенный DSP‑контроллер с алгоритмом векторного управления
• Встроенный энкодер 1000 PPR
• Включён модуль сетевой связи
• Компактный корпус 57×57×147,5 мм (рамный размер 57 мм / NEMA 23)

Электрические характеристики
Номинальное напряжение — 36 V AC
Номинальная мощность — 180 W
Номинальная скорость — 3000 об/мин
Номинальный момент — 0,57 N·m
Пиковый момент — 1,5 N·m
Номинальный ток — 7,2 A
Константа обратной ЭДС — 65 V/kRPM
Константа момента — 0,08 N·m/A
Инерция ротора — 0,46 kg·cm²
Разрешение энкодера — 1000 PPR
Класс изоляции — B (130°C)
Размер рамы — 57 mm (NEMA 23)
Длина корпуса — 147,5 mm
Вес — 1,63 kg
Номер детали — UCS57-180

Механический чертеж
Предоставляются размерные чертежи и интерфейсы крепления для семейства интегрированных серводвигателей 57 мм для поддержки интеграции в систему и проектирования панелей.

Технические характеристики

• Модель / Номер детали: UCS57-180
• Номинальная мощность: 180 W
• Номинальное напряжение: 36 V AC
• Номинальная скорость: 3000 об/мин
• Номинальный момент: 0,57 N·m
• Пиковый момент: 1,5 N·m
• Номинальный ток: 7,2 A
• Константа обратной ЭДС: 65 V/kRPM
• Константа момента: 0,08 N·m/A
• Инерция ротора: 0,46 kg·cm²
• Разрешение энкодера: 1000 PPR
• Класс изоляции: B (130°C)
• Размер рамы: 57 mm (NEMA 23)
• Длина корпуса: 147,5 mm
• Вес: 1,63 kg
• Интегрированные функции: двигатель, энкодер, DSP‑привод с векторным управлением, модуль сетевой связи
