Серводвигатель AC ACSM80B-03230A6-TJA
220 В5 полюсоввысокое разрешение

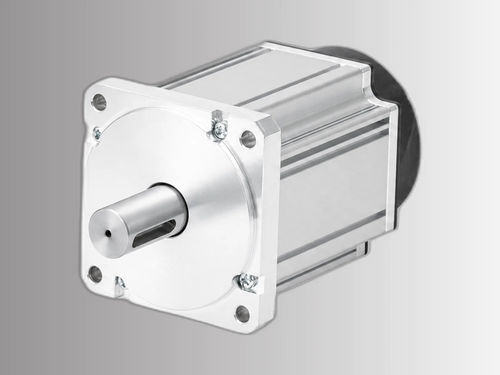

Серводвигатель AC - ACSM80B-03230A6-TJA - NEOTON MOTOR - 220 В / 5 полюсов / высокое разрешение
Серводвигатель AC - ACSM80B-03230A6-TJA - NEOTON MOTOR - 220 В / 5 полюсов / высокое разрешение
Серводвигатель AC - ACSM80B-03230A6-TJA - NEOTON MOTOR - 220 В / 5 полюсов / высокое разрешение - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
AC
Напряжение
220 В
Количество полюсов
5 полюсов
Другие характеристики
высокое разрешение, со встроенным энкодером, с сервоприводом
Мощность

1 kW
(1,36 hp)

Интенсивность

МАКС.: 15,6 A

МИН.: 5,8 A

Момент

МАКС.: 7,96 Nm
(5,870995 ft.lb)

МИН.: 3,18 Nm
(2,345448 ft.lb)

Скорость вращения

МАКС.: 6 000 rpm
(37 699,1118 rad.min-1)

МИН.: 3 000 rpm
(18 849,5559 rad.min-1)

Диаметр

80 mm
(3,15 in)

Описание

Краткое описание продукта
Рама 80 мм, 5-полюсный AC серводвигатель модель ACSM80B-03230A6-TJA. Номинальная мощность 1.0 kW, номинальное напряжение 220 V, номинальная скорость 3000 RPM и номинальный момент 3.18 N·m. Встроенный 17-битный абсолютный энкодер; максимальная скорость 6000 RPM.

Ключевые характеристики
  • Номинальная мощность: 1.0 kW
  • Номинальная скорость: 3000 RPM
  • Макс. скорость: 6000 RPM
  • Номинальный момент: 3.18 N·m
  • Энкодер: 17-битный абсолютный

Основная информация
  • Номер детали: ACSM80B-03230A6-TJA
  • Номинальная мощность: 1000 W
  • Номинальное напряжение: 220 V
  • Номинальная скорость: 3000 RPM
  • Макс. скорость: 6000 RPM
  • Номинальный момент: 3.18 N·m
  • Пиковый момент: 7.96 N·m

Электрические и механические характеристики
  • Номинальный ток: 5.8 Arms
  • Пиковый ток: 15.6 Arms
  • Коэффициент момента: 0.55 N·m/A
  • Обратная ЭДС: 32.5 V/Krpm
  • Сопротивление фазы (L-L): 1.17 Ω
  • Индуктивность фазы (L-L): 3.9 mH
  • Инерция ротора: 1.55×10⁻⁴ kg·m²
  • Пар полюсов: 5
  • Совместимые приводы: ACSDP100H-75 / ACSDP100E-75

Энкодер и защита
  • Тип энкодера: 17-битный абсолютный
  • Класс изоляции: F

Механические размеры
  • Размер рамы: 80 mm
  • Длина корпуса (без тормоза): 111 mm

Дополнительные технические материалы
Кривая «момент-скорость» и механический чертеж предоставлены в технических изображениях продукта для оценки характеристик и деталей монтажа.

Технические характеристики
  • Рама: 80 mm
  • Поля: конструкция на 5 полюсов
  • Номинальная мощность: 1.0 kW (1000 W)
  • Номинальное напряжение: 220 V
  • Номинальная скорость: 3000 RPM
  • Макс. скорость: 6000 RPM
  • Номинальный момент: 3.18 N·m
  • Пиковый момент: 7.96 N·m
  • Номинальный ток: 5.8 Arms
  • Пиковый ток: 15.6 Arms
  • Коэффициент момента: 0.55 N·m/A
  • Обратная ЭДС: 32.5 V/Krpm
  • Сопротивление фазы (L-L): 1.17 Ω
  • Индуктивность фазы (L-L): 3.9 mH
  • Инерция ротора: 1.55×10⁻⁴ kg·m²
  • Пар полюсов: 5
  • Энкодер: 17-битный абсолютный
  • Класс изоляции: F
  • Совместимые приводы: ACSDP100H-75, ACSDP100E-75
