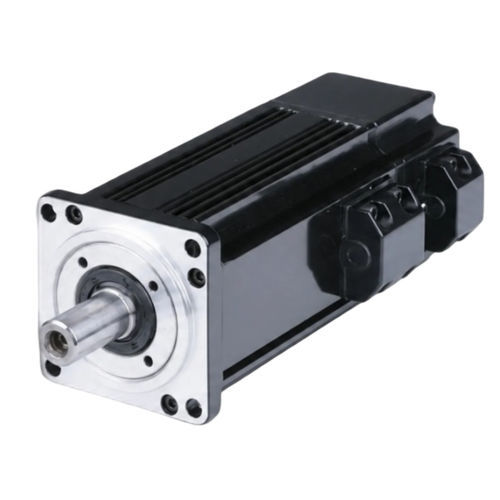

Серводвигатель AC ACSM40N

220 ВIP654 полюса

Обзор продукта
AC сервомотор с рамой 40 мм, 4-полюсный, модель ACSM40N-00130B4-MHZ. Номинальная мощность 50 Вт при 220 В, номинальная скорость 3000 об/мин, номинальный крутящий момент 0,16 N·m. Оснащён 23-битным абсолютным энкодером и защитой IP65, пик крутящего момента 2× для прецизионного управления движением.

Ключевые характеристики

• Номинальная мощность: 50 W
• Номинальная скорость: 3000 об/мин
• Номинальный момент: 0,16 N·m
• Пиковый момент: 0,32 N·m (2× номинала)
• Энкодер: 23-битный абсолютный
• Степень защиты: IP65

Номер детали и основные параметры
Номер детали: ACSM40N-00130B4-MHZ
Номинальная мощность: 50 W
Номинальное напряжение: 220 V
Номинальная скорость: 3000 об/мин
Номинальный момент: 0,16 N·m
Пиковый момент: 0,32 N·m

Электрические и механические характеристики

• Номинальная мощность: 0,05 kW
• Номинальное линейное напряжение: 220 V
• Номинальный линейный ток: 0,4 A
• Об/Э: 36,8 V/1000 r.min
• Постоянная момента: 0,4 N·m/A
• Инерция ротора: 0,025×10⁻⁴ kg·m²
• Сопротивление фазы (L-L): 108 Ω
• Индуктивность фазы (L-L): 108 mH
• Электрическая постоянная времени: 1,0 ms
• Вес: 0,32 kg
• Совместимые приводы: ACSDP100H-40 / ACSDP100E-40

Энкодер и защита

• Тип энкодера: 23-битный абсолютный
• Класс изоляции: Класс B
• Степень защиты: IP65
• Рабочая температура: -20°C до +40°C
• Влажность воздуха: < 90% RH (без конденсации)

Механические размеры

• Размер рамы: 40 мм
• Длина корпуса (без тормоза): 75 мм
• Длина корпуса (с постоянным магнитным тормозом): 109 мм

Дополнительные материалы
Кривая «крутящий момент–скорость» и механические чертежи серии ACSM40N доступны на странице продукта.

Технические спецификации

• Рама: 40 мм
• Полюса: 4-полюсный
• Номинальная мощность: 50 W (0,05 kW)
• Номинальное напряжение: 220 V
• Номинальная скорость: 3000 об/мин
• Номинальный момент: 0,16 N·m
• Пиковый момент: 0,32 N·m
• Энкодер: 23-битный абсолютный энкодер
• Защита: IP65
• Об/Э: 36,8 V/1000 r.min
• Постоянная момента: 0,4 N·m/A
• Инерция ротора: 0,025×10⁻⁴ kg·m²
• Сопротивление фазы (L-L): 108 Ω
• Индуктивность фазы (L-L): 108 mH
• Электрическая постоянная времени: 1,0 ms
• Вес: 0,32 kg
• Совместимые приводы: ACSDP100H-40 / ACSDP100E-40
• Рабочая среда: -20°C до +40°C, < 90% RH без конденсации
