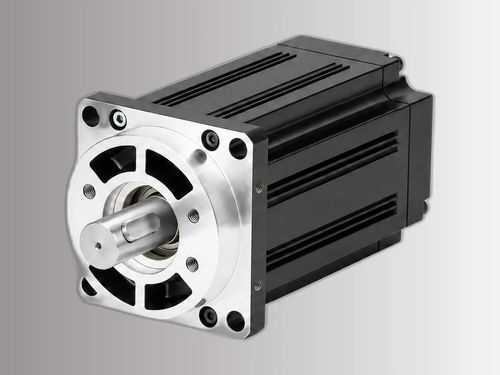

Серводвигатель AC ACSM130N-15015B4-MH

220 Вс тормозомс кодирующим устройством

Обзор продукта
AC сервомотор, 4-полюсный, корпус 130 мм, номинальная мощность 2,3 кВт, 220 В, 1500 об/мин, номинальный крутящий момент 15 N·m. Оснащён 23‑битным абсолютным энкодером и коэффициентом пикового момента 2×.

Ключевые характеристики

• Номинальная мощность: 2,3 кВт
• Номинальная скорость: 1500 об/мин
• Номинальный момент: 15 N·m
• Пиковый момент: 30 N·m
• Энкодер: абсолютный 23 бита

Номер детали
ACSM130N-15015B4-MH

Электрические и механические характеристики
Номинальная мощность: 2,3 кВт
Номинальное линейное напряжение: 220 В
Номинальный линейный ток: 9,5 A
Номинальная скорость: 1500 об/мин
Номинальный момент: 15 N·m
Пиковый момент: 30 N·m
Back EMF: 114 V/1000 r.min
Постоянная момента: 1,58 N·m/A
Инерция ротора: 2,77×10⁻³ kg·m²
Сопротивление фазы (L-L): 1,1 Ω
Индуктивность фазы (L-L): 4,45 mH
Электрическая постоянная времени: 4,05 ms
Масса: 12,6 kg
Совместимые приводные устройства: ACSDP200H / ACSDP200E

Энкодер и защита
Тип энкодера: 23‑битный абсолютный
Класс изоляции: класс B
Температура окружающей среды: -20°C ~ +40°C
Влажность окружающей среды: < 90% RH (без конденсации)

Механические размеры
Размер корпуса: 130 mm
Длина корпуса (без тормоза): 241 mm
Длина корпуса (с постоянным магнитным тормозом): 311 mm
Длина корпуса (с электромагнитным тормозом): 322 mm

Дополнительные изображения продукта
Для справки по характеристикам и габаритам предоставлены кривые момента-скорости и механические чертежи.

Характеристики / Технические спецификации

• Модель / Серия: серия ACSM130N
• Номер детали: ACSM130N-15015B4-MH
• Номинальная мощность: 2,3 кВт (2300 W)
• Номинальное напряжение: 220 В
• Номинальная скорость: 1500 об/мин
• Номинальный момент: 15 N·m
• Пиковый момент: 30 N·m
• Энкодер: 23‑битный абсолютный энкодер
• Back EMF: 114 V/1000 r.min
• Постоянная момента: 1,58 N·m/A
• Инерция ротора: 2,77×10⁻³ kg·m²
• Сопротивление фазы (L-L): 1,1 Ω
• Индуктивность фазы (L-L): 4,45 mH
• Электрическая постоянная времени: 4,05 ms
• Масса: 12,6 kg
• Размер корпуса: 130 mm
• Длина корпуса (без тормоза / с PM тормозом / с EM тормозом): 241 mm / 311 mm / 322 mm
• Совместимые приводы: ACSDP200H, ACSDP200E
• Условия эксплуатации: -20°C до +40°C, < 90% RH без конденсации
