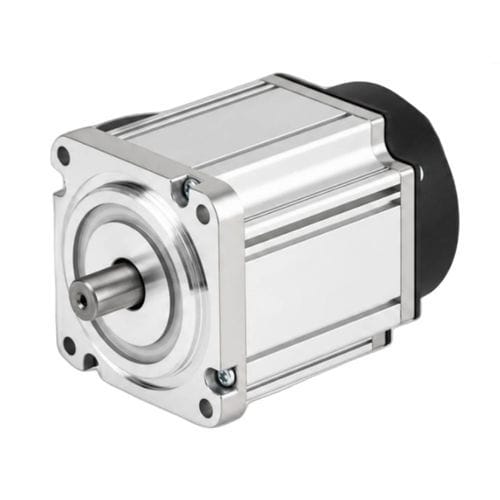

Серводвигатель AC ACSM60B

220 В5 полюсоввысокое разрешение

Обзор продукта
AC серводвигатель 5-полюсной, размер корпуса 60 мм, номинальная мощность 200 Вт при 220 В. Оснащён 17‑битным абсолютным энкодером, номинальная скорость 3000 об/мин, максимальная 6000 об/мин. Подходит для компактных промышленных систем позиционирования с требованием точной обратной связи по положению.

Ключевые характеристики

• Номинальная мощность: 200 Вт (0,2 кВт)
• Номинальное напряжение: 220 В
• Номинальная скорость: 3000 об/мин
• Максимальная скорость: 6000 об/мин
• Номинальный момент: 0,64 Н·м (пик 1,92 Н·м)
• Энкодер: абсолютный 17 бит

Идентификаторы продукта
Артикул: ACSM60B-00630A6-TJA
Размер корпуса: 60 мм
Конфигурация: 5 полюсов

Электрические и механические характеристики

• Номинальная мощность: 0,2 кВт
• Номинальное напряжение: 220 В
• Номинальный ток: 1,6 А (пик 4,8 А)
• Номинальная скорость: 3000 об/мин
• Максимальная скорость: 6000 об/мин
• Номинальный момент: 0,64 Н·м
• Пиковый момент: 1,92 Н·м
• Постоянная крутящего момента: 0,4 Н·м/А
• ЭДС при вращении: 29,3 В/Krpm
• Сопротивление фазы (L-L): 8,9 Ω
• Индуктивность фазы (L-L): 13,5 mH
• Инерция ротора: 0,3×10⁻⁴ kg·m²
• Число пар полюсов: 5
• Совместимые приводы: ACSDP100H-40, ACSDP100E-40

Энкодер и изоляция

• Тип энкодера: абсолютный 17‑бит для позиционной обратной связи
• Класс изоляции: F

Механические размеры

• Размер корпуса: 60 мм
• Длина корпуса (без тормоза): 72 мм
• Длина корпуса (с тормозом): 102 мм

Кривая момент‑скорость
Кривая момент‑скорость доступна для оценки характеристик — см. изображения/диаграммы продукта.

Механический чертёж
Детальные механические чертежи серии ACSM60B доступны (см. изображения/диаграммы) для установки и интеграции.

Типичные применения

• Компактные промышленные роботы и коботы
• Индексирование CNC и управление малыми осями
• Упаковочные машины и узлы pick-and-place
• Медицинское оборудование и лабораторная автоматизация, требующие точного движения

Технические характеристики

• Корпус: 60 мм
• Полюса: 5
• Номинальная мощность: 200 Вт (0,2 кВт)
• Номинальное напряжение: 220 В
• Номинальная скорость: 3000 об/мин
• Максимальная скорость: 6000 об/мин
• Номинальный момент: 0,64 Н·м
• Пиковый момент: 1,92 Н·м
• Номинальный ток: 1,6 А
• Пиковый ток: 4,8 А
• Постоянная крутящего момента: 0,4 Н·м/А
• ЭДС при вращении: 29,3 В/Krpm
• Сопротивление фазы (L-L): 8,9 Ω
• Индуктивность фазы (L-L): 13,5 mH
• Инерция ротора: 0,3×10⁻⁴ kg·m²
• Число пар полюсов: 5
• Энкодер: абсолютный 17 бит
• Класс изоляции: F
• Совместимые приводы: ACSDP100H-40, ACSDP100E-40
• Пример артикулa: ACSM60B-00630A6-TJA
