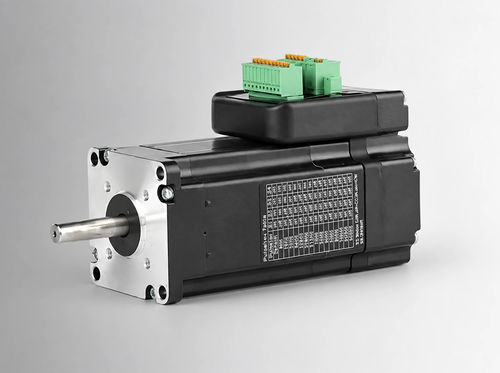

Серводвигатель AC UCS57-90

36 Всо встроенными кодировщиком и приводомNEMA 23

Обзор продукта
UCS57-90 — интегрированный низковольтный AC серводвигатель диаметром 57 мм, который объединяет двигатель, энкодер, драйвер с DSP и векторным управлением, а также модуль сетевой связи в компактном корпусе. Обеспечивает 90 Вт при 3000 об/мин с номинальным моментом 0,29 N·m и поддерживает высокое разрешение обратной связи для точного управления движением.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

• Номинальная мощность 90 Вт при 3000 об/мин
• Встроенный DSP-контроллер с алгоритмом векторного управления
• Встроенный энкодер 1000 PPR
• В комплекте модуль сетевой связи
• Компактный корпус 57×57×107,5 мм (рамка NEMA 23)

Электрические характеристики
Номинальное напряжение: 36 В AC
Номинальная мощность: 90 Вт
Номинальная скорость: 3000 RPM
Номинальный момент: 0,29 N·m
Пиковый момент: 0,8 N·m
Номинальный ток: 3,6 A
Постоянная back-EMF: 65 V/kRPM
Постоянная момента: 0,08 N·m/A
Инерция ротора: 0,24 kg·cm²
Разрешение энкодера: 1000 PPR
Класс изоляции: B (130°C)
Размер рамы: 57 мм (NEMA 23)
Длина корпуса: 107,5 мм
Вес: 1 kg
Номер детали: UCS57-90

Механика
Доступны механические чертежи и схемы с размерами для семейства интегрированных низковольтных сервомоторов 57 мм для упрощения монтажа и интеграции.

Технические характеристики

• Модель / Номер детали: UCS57-90
• Номинальная мощность: 90 Вт
• Номинальное напряжение: 36 В AC
• Номинальная скорость: 3000 RPM
• Номинальный момент: 0,29 N·m
• Пиковый момент: 0,8 N·m
• Номинальный ток: 3,6 A
• Постоянная back-EMF: 65 V/kRPM
• Постоянная момента: 0,08 N·m/A
• Инерция ротора: 0,24 kg·cm²
• Разрешение энкодера: 1000 PPR
• Класс изоляции: B (130°C)
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 107,5 мм
• Вес: 1 kg
