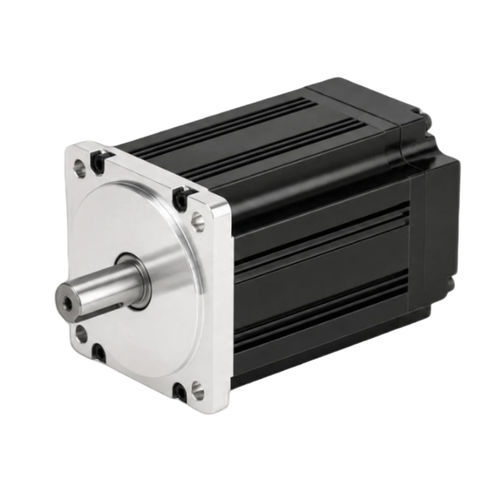

Серводвигатель AC ACSM80N

220 ВIP654 полюса

Обзор продукта
AC серводвигатель 4‑полюсный, рамка 80 мм, модель ACSM80N-02430B4-MHZ: 750 W, 220 V, 3000 об/мин, номинальный момент 2.39 N·m. Оснащён 23‑битным абсолютным энкодером, класс защиты IP65; отношение пикового момента 3×.

Ключевые характеристики

• Номинальная мощность: 750 W (0.75 kW)
• Номинальная скорость: 3000 об/мин
• Номинальный момент: 2.39 N·m
• Пиковый момент: 7.1 N·m
• Энкодер: 23‑битный абсолютный
• Класс защиты: IP65

Идентификаторы

• Номер детали: ACSM80N-02430B4-MHZ
• Справка по паспорту изделия: ACSM80N-02430B4-MHZ

Электрические и механические характеристики

• Номинальная мощность: 0.75 kW
• Номинальное линейное напряжение: 220 V
• Номинальный линейный ток: 3 A
• Пиковый ток: 9 A
• Номинальная скорость: 3000 об/мин
• Номинальный момент: 2.39 N·m
• Пиковый момент: 7.1 N·m
• Обратная ЭДС: 48 V/1000 r.min
• Коэффициент момента: 0.8 N·m/A
• Инерция ротора: 1.82×10⁻⁴ kg·m²
• Фазное сопротивление (L-L): 2.88 Ω
• Фазная индуктивность (L-L): 6.4 mH
• Электрическая постоянная времени: 2.22 ms
• Вес: 2.9 kg
• Совместимые приводы: ACSDP100H-75 / ACSDP100E-75

Энкодер и защита

• Тип энкодера: 23‑битный абсолютный
• Класс изоляции: класс B
• Степень защиты: IP65
• Температура окружающей среды: -20°C ~ +40°C
• Влажность окружающей среды: < 90% RH (без конденсации)

Механические размеры

• Размер рамы: 80 mm
• Длина корпуса (без тормоза): 151 mm
• Длина корпуса (с постоянным магнитным тормозом): 205 mm
• Длина корпуса (с электромагнитным тормозом): 191 mm

Кривая момент‑скорость
Иллюстрация характеристики момент‑скорость доступна для ACSM80N-02430B4-MHZ.

Технические характеристики

• Серия модели: ACSM80N
• Номинальное напряжение: 220 V
• Пиковый ток: 9 A
• Номинальный линейный ток: 3 A
• Обратная ЭДС: 48 V/1000 r.min
• Коэффициент момента: 0.8 N·m/A
• Инерция ротора: 1.82×10⁻⁴ kg·m²
• Фазное сопротивление (L-L): 2.88 Ω
• Фазная индуктивность (L-L): 6.4 mH
• Электрическая постоянная времени: 2.22 ms
