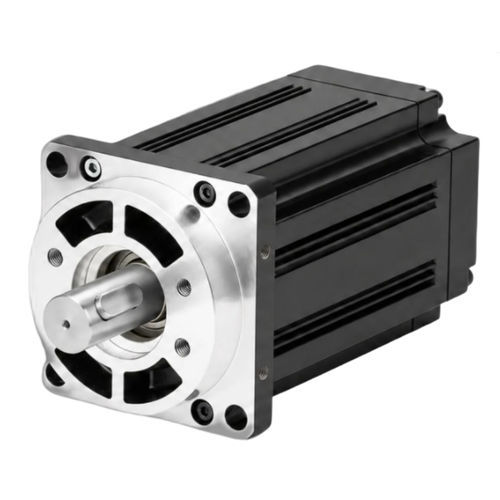

Серводвигатель AC ACSM130N

220 Вс электромагнитным тормозом4 полюса

Обзор продукта
Корпус 130 мм, 4-полюсный AC серводвигатель номинальной мощностью 1,3 кВт, 220 В, 2500 об/мин с номинальным моментом 5 N·m. Встроенный 23-битный абсолютный энкодер. Номер детали: ACSM130N-05025B4-MH.

Ключевые характеристики

• Номинальная мощность: 1,3 кВт
• Номинальная скорость: 2500 об/мин
• Номинальный момент: 5 N·m
• Пиковый момент: 15 N·m (3× номинала)
• Энкодер: 23-битный абсолютный

Электрические и механические характеристики
Номинальная мощность: 1,3 кВт
Номинальное линейное напряжение: 220 В
Номинальный линейный ток: 5,0 A
Номинальная скорость: 2500 об/мин
Номинальный момент: 5 N·m
Пиковый момент: 15 N·m
Обратная ЭДС: 68 V/1000 r.min
Постоянная момента: 1,0 N·m/A
Инерция ротора: 1,06×10⁻³ kg·m²
Сопротивление фазы (L-L): 1,84 Ω
Индуктивность фазы (L-L): 4,9 mH
Электрическая постоянная времени: 2,66 ms
Масса: 6,6 kg
Совместимые приводы: ACSDP200H / ACSDP200E

Энкодер и защита
Тип энкодера: 23-битный абсолютный
Класс изоляции: Класс B
Рабочая температура: -20°C ~ +40°C
Относительная влажность: < 90% RH (без конденсации)

Механические размеры
Размер корпуса: 130 mm
Длина корпуса (без тормоза): 171 mm
Длина корпуса (с постоянным магнитным тормозом): 241 mm
Длина корпуса (с электромагнитным тормозом): 228 mm

Чертежи

• Кривая «крутящий момент—скорость» (изображение доступно)
• Механический чертеж серии ACSM130N (изображение доступно)

Технические характеристики

• Корпус: 130 mm
• Число полюсов: 4
• Номинальная мощность: 1,3 кВт (1300 W)
• Номинальное напряжение: 220 V
• Номинальная скорость: 2500 об/мин
• Номинальный момент: 5 N·m
• Пиковый момент: 15 N·m
• Энкодер: 23-битный абсолютный энкодер
• Обратная ЭДС: 68 V/1000 r.min
• Постоянная момента: 1,0 N·m/A
• Сопротивление фазы (L-L): 1,84 Ω
• Индуктивность фазы (L-L): 4,9 mH
• Электрическая постоянная времени: 2,66 ms
• Инерция ротора: 1,06×10⁻³ kg·m²
• Масса: 6,6 kg
• Совместимые приводы: ACSDP200H, ACSDP200E
