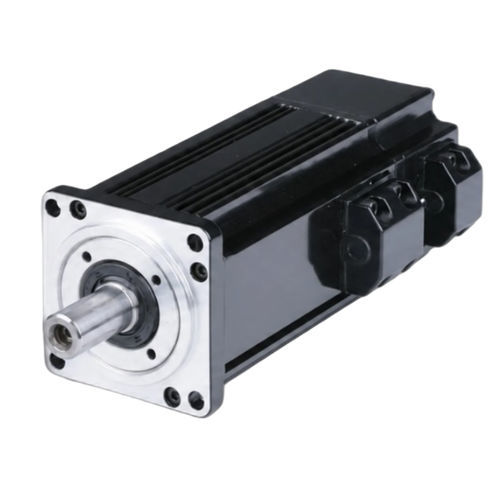

Серводвигатель AC ACSM40B

220 В5 полюсовзакрытый контур

Обзор продукта
Корпус 40 мм, 5-полюсный AC сервомотор (модель ACSM40B-00330A6-HA). Номинальная мощность 100 W, номинальное напряжение 220 V, номинальная скорость 3000 RPM, номинальный момент 0.32 N·m. Оснащён 17-битным абсолютным энкодером; максимальная скорость 5000 RPM.

Ключевые характеристики

• Номинальная мощность: 100 W (0,1 kW)
• Номинальная скорость: 3000 RPM
• Максимальная скорость: 5000 RPM
• Номинальный момент: 0.32 N·m; Пиковый момент: 0.96 N·m
• Энкодер: 17-битный абсолютный

Артикул
ACSM40B-00330A6-HA

Электрические и механические характеристики

• Номинальное напряжение: 220 V
• Номинальный ток: 0.9 A; Пиковый ток: 2.7 A
• Коэффициент момента: 0.35 N·m/A
• Постоянная обратной ЭДС: 21.6 V / 1000 r.min
• Сопротивление фазы (L-L): 17.6 Ω
• Индуктивность фазы (L-L): 13.2 mH
• Инерция ротора: 0.06×10⁻⁴ kg·m²
• Пары полюсов: 5
• Вес: 0.4 kg
• Совместимые приводы: ACSDP100H-40 / ACSDP100E-40

Энкодер и защита

• Тип энкодера: 17-битный абсолютный
• Класс изоляции: F
• Сопротивление изоляции: > 20 MΩ (DC500V)
• Направление вращения: против часовой стрелки (при обзоре со стороны торца вала)
• Условия эксплуатации: вдали от коррозионных/воспламеняющихся газов, масла и избыточной пыли
• Температура хранения: 0°C до 40°C
• Влажность хранения: 20%–80% (без конденсации)
• Высота установки: ≤ 1000 m (с понижением характеристик выше)

Механические размеры

• Размер корпуса: 40 mm
• Длина корпуса (без тормоза): 93 mm

Дополнительные технические материалы
Включает график «крутящий момент–скорость» и механический чертёж для серии ACSM40B.

Технические характеристики

• Модель / Серия: ACSM40B series
• Артикул: ACSM40B-00330A6-HA
• Номинальная мощность: 100 W (0,1 kW)
• Номинальное напряжение: 220 V
• Номинальная скорость: 3000 RPM; Максимальная скорость: 5000 RPM
• Номинальный момент: 0.32 N·m; Пиковый момент: 0.96 N·m
• Номинальный ток: 0.9 A; Пиковый ток: 2.7 A
• Энкодер: 17-битный абсолютный энкодер
• Коэффициент момента: 0.35 N·m/A
• Постоянная обратной ЭДС: 21.6 V / 1000 r.min
• Сопротивление фазы (L-L): 17.6 Ω; Индуктивность фазы (L-L): 13.2 mH
• Инерция ротора: 0.06×10⁻⁴ kg·m²
• Пары полюсов: 5
• Вес: 0.4 kg
• Совместимые приводы: ACSDP100H-40, ACSDP100E-40
• Класс изоляции: F; Сопротивление изоляции: > 20 MΩ (DC500V)
• Температура хранения: 0°C до 40°C; Влажность: 20%–80% без конденсации
• Рекомендуемая высота установки: ≤ 1000 m (понижение характеристик выше)
