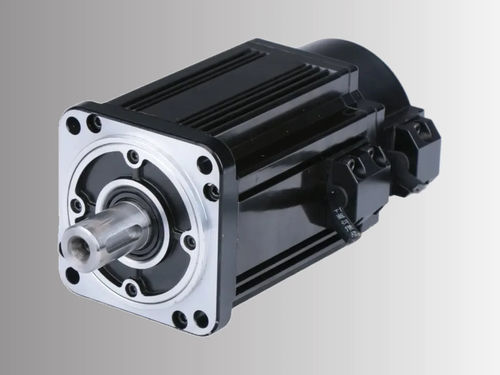

Серводвигатель AC ACSM130B-07725A6-MH

220 Вс кодирующим устройствомзакрытый контур

Обзор продукта
AC-серводвигатель с рамой 130 мм, модель ACSM130B-07725A6-MH. Номинальная мощность 2.0 кВт, номинальный момент 7.7 N·m при 2500 об/мин. Предназначен для промышленных применений движения, требующих компактной 130 мм рамы и 17-битного абсолютного энкодера для точного позиционирования.

Ключевые характеристики

• Номинальная мощность: 2.0 кВт
• Номинальная скорость: 2500 об/мин
• Номинальный момент: 7.7 N·m
• Пиковый момент: 22 N·m
• Энкодер: 17-битный абсолютный

Электрические и механические характеристики
Номинальная мощность: 2.0 кВт
Номинальное линейное напряжение: 220 V
Номинальный линейный ток: 7.5 A
Номинальная скорость: 2500 об/мин
Номинальный момент: 7.7 N·m
Пиковый момент: 22 N·m
Об/ЭМД (обратно-ЭДС): 68 V/1000 r.min
Коэффициент момента: 1.03 N·m/A
Инерция ротора: 1.53×10⁻³ kg·m²
Фазное сопротивление (L-L): 1.01 Ω
Фазная индуктивность (L-L): 2.94 mH
Электрическая постоянная времени: 2.91 ms
Совместимый привод: ACSDP200H / ACSDP200E

Энкодер и защита
Тип энкодера: 17-битный абсолютный
Класс изоляции: Класс B

Габаритные размеры
Размер рамы: 130 мм
Длина корпуса (без тормоза): 192 мм

Дополнительные материалы
Кривая «крутящий момент — скорость» и механический чертеж доступны на странице продукта.

Технические характеристики

• Модель / Серия: ACSM130B series
• Артикул: ACSM130B-07725A6-MH
• Номинальная мощность: 2000 W
• Номинальное напряжение: 220 V
• Номинальный ток: 7.5 A
• Номинальная скорость: 2500 об/мин
• Номинальный момент: 7.7 N·m
• Пиковый момент: 22 N·m
• Энкодер: 17-битный абсолютный
• Об/ЭМД: 68 V/1000 r.min
• Коэффициент момента: 1.03 N·m/A
• Инерция ротора: 1.53×10⁻³ kg·m²
• Фазное сопротивление (L-L): 1.01 Ω
• Фазная индуктивность (L-L): 2.94 mH
• Электрическая постоянная времени: 2.91 ms
• Совместимые приводы: ACSDP200H / ACSDP200E
• Размер рамы: 130 мм
• Длина корпуса (без тормоза): 192 мм
