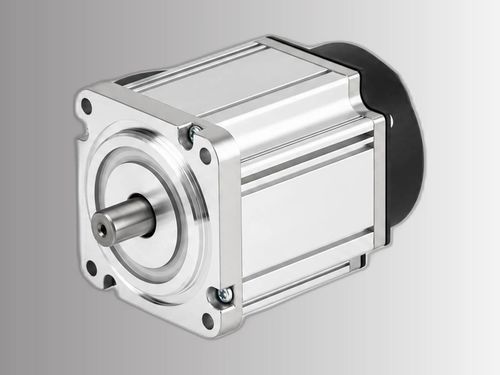

Серводвигатель AC ACSM60B-01330A6-TJA

220 В5 полюсоввысокое разрешение

Обзор продукта
AC сервомотор рамкой 60 мм, конструкция 5 полюсов, модель ACSM60B-01330A6-TJA, номинальная мощность 400 W при 220 V, номинальный момент 1,27 N·m, максимальная скорость до 6000 RPM. Оснащён 17‑битным абсолютным энкодером, совместим с приводами ACSDP100H-40 / ACSDP100E-40.

Ключевые моменты

• Номинальная мощность: 400 W (0,4 kW)
• Номинальная скорость: 3000 RPM
• Макс. скорость: 6000 RPM
• Номинальный момент: 1,27 N·m
• Энкодер: 17‑битный абсолютный

Информация о продукте

• Номер детали: ACSM60B-01330A6-TJA
• Номинальное напряжение: 220 V
• Номинальный ток: 2,5 A (тип.)
• Пиковый ток: 7,5 A
• Совместимые приводы: ACSDP100H-40 / ACSDP100E-40

Электрические и механические характеристики

• Номинальная мощность — 0,4 kW
• Номинальное напряжение — 220 V
• Номинальный момент — 1,27 N·m
• Пиковый момент — 3,81 N·m
• Номинальный ток — 2,5 A
• Пиковый ток — 7,5 A
• Номинальная скорость — 3000 RPM
• Макс. скорость — 6000 RPM
• Коэффициент момента — 0,5 N·m/A
• Back EMF — 31,2 V/Krpm
• Сопротивление фазы (L-L) — 3,5 Ω
• Индуктивность фазы (L-L) — 5,8 mH
• Инерция ротора — 0,52×10⁻⁴ kg·m²
• Пар полюсов — 5

Энкодер и защита

• Тип энкодера — 17‑битный абсолютный
• Класс изоляции — класс F

Механические размеры

• Размер рамы — 60 мм
• Длина корпуса (без тормоза) — 90 мм
• Длина корпуса (с тормозом) — 120 мм

Дополнительные материалы
Включает кривую момент‑скорость и механические чертежи, относящиеся к серии ACSM60B.

Технические характеристики

• Рама: 60 мм, конструкция 5 полюсов
• Номинальная мощность: 400 W (0,4 kW)
• Номинальное напряжение: 220 V
• Номинальная скорость: 3000 RPM; Макс. скорость: 6000 RPM
• Номинальный момент: 1,27 N·m; Пиковый момент: 3,81 N·m
• Номинальный ток: 2,5 A; Пиковый ток: 7,5 A
• Коэффициент момента: 0,5 N·m/A
• Back EMF: 31,2 V/Krpm
• Сопротивление фазы (L-L): 3,5 Ω; Индуктивность фазы (L-L): 5,8 mH
• Инерция ротора: 0,52×10⁻⁴ kg·m²
• Пар полюсов: 5
• Энкодер: 17‑битный абсолютный
• Класс изоляции: F
• Совместимые приводы: ACSDP100H-40, ACSDP100E-40
