Серводвигатель AC ACSM130B-10025A6-MH
220 Ввысокоточныйсо встроенным энкодером

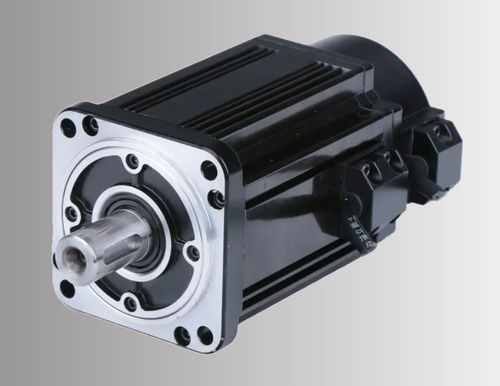

Серводвигатель AC - ACSM130B-10025A6-MH - NEOTON MOTOR - 220 В / высокоточный / со встроенным энкодером
Серводвигатель AC - ACSM130B-10025A6-MH - NEOTON MOTOR - 220 В / высокоточный / со встроенным энкодером
Серводвигатель AC - ACSM130B-10025A6-MH - NEOTON MOTOR - 220 В / высокоточный / со встроенным энкодером - изображение - 2
Серводвигатель AC - ACSM130B-10025A6-MH - NEOTON MOTOR - 220 В / высокоточный / со встроенным энкодером - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
AC
Напряжение
220 В
Другие характеристики
высокоточный, со встроенным энкодером
Мощность

2,6 kW
(3,54 hp)

Интенсивность

10 A

Момент

МАКС.: 25 Nm
(18,439054 ft.lb)

МИН.: 10 Nm
(7,375621 ft.lb)

Скорость вращения

МАКС.: 2 500 rpm
(15 707,9633 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Диаметр

130 mm
(5,12 in)

Описание

Обзор продукта
Сервомотор переменного тока, рама 130 мм, модель ACSM130B-10025A6-MH. Номинальная мощность 2,6 кВт, 220 В, 2500 об/мин, номинальный момент 10 N·m, пиковый момент 25 N·m. Встроенный 17-битный абсолютный энкодер для точной обратной связи по положению. Предназначен для промышленных систем управления движением и автоматизации.

Ключевые характеристики
  • Номинальная мощность: 2,6 кВт
  • Номинальная скорость: 2500 об/мин
  • Номинальный момент: 10 N·m
  • Пиковый момент: 25 N·m (2,5×)
  • Энкодер: 17-битный абсолютный


Основные данные о продукте
  • Серия: ACSM130B
  • Артикул: ACSM130B-10025A6-MH
  • Совместимые приводы: ACSDP200H / ACSDP200E


Электрические и механические характеристики
Номинальная мощность: 2,6 кВт
Номинальное линейное напряжение: 220 В
Номинальный линейный ток: 10 A
Номинальная скорость: 2500 об/мин
Номинальный момент: 10 N·m
Пиковый момент: 25 N·m
ЭДС (Back EMF): 70 V/1000 r.min
Постоянная момента: 1,0 N·m/A
Инерция ротора: 1,94×10⁻³ kg·m²
Сопротивление фазы (L-L): 0,73 Ω
Индуктивность фазы (L-L): 2,45 mH
Электрическая постоянная времени: 3,36 ms
Совместимый привод: ACSDP200H / ACSDP200E

Энкодер и защита
Тип энкодера: 17-битный абсолютный энкодер
Класс изоляции: класс B

Механические размеры
Размер рамы: 130 мм
Длина корпуса (без тормоза): 209 мм

Дополнительные изображения
Кривая «крутящий момент–скорость» (для конкретного изделия) и механический чертеж (серии) доступны в виде изображений на странице изделия.

Технические характеристики
  • Артикул: ACSM130B-10025A6-MH
  • Размер рамы: 130 мм
  • Номинальная мощность: 2,6 кВт (2600 W)
  • Номинальное напряжение: 220 В
  • Номинальный ток: 10 A
  • Номинальная скорость: 2500 об/мин
  • Номинальный момент: 10 N·m
  • Пиковый момент: 25 N·m (2,5×)
  • Энкодер: 17-битный абсолютный
  • ЭДС: 70 V/1000 r.min
  • Постоянная момента: 1,0 N·m/A
  • Инерция ротора: 1,94×10⁻³ kg·m²
  • Сопротивление фазы (L-L): 0,73 Ω
  • Индуктивность фазы (L-L): 2,45 mH
  • Электрическая постоянная времени: 3,36 ms
  • Класс изоляции: класс B
  • Совместимые приводы: ACSDP200H / ACSDP200E
  • Длина корпуса (без тормоза): 209 мм
