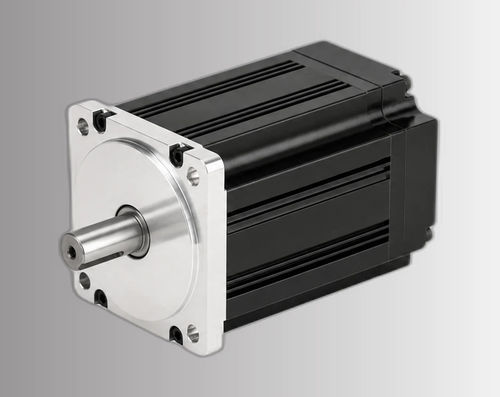

Серводвигатель AC ACSM80N-04025B4-MHZ

220 Вс тормозомс электромагнитным тормозом

Обзор продукта
Корпус 80 мм, 4-полюсный AC сервомотор, 1,0 кВт, 220 В, номинальная скорость 2500 об/мин и номинальный момент 4,0 N·m. Оснащён 23-битным абсолютным энкодером и защитой IP65. Доступен с различными опциями тормоза, совместим с указанными приводами для промышленных задач автоматизации.

Ключевые характеристики

• Номинальная мощность: 1,0 кВт
• Номинальная скорость: 2500 об/мин
• Номинальный момент: 4,0 N·m
• Пиковый момент: 12 N·m
• Энкодер: 23-битный абсолютный
• Защита: IP65

Идентификаторы
Номер детали — ACSM80N-04025B4-MHZ
Корпус / Серия — ACSM80N Series

Электрические и механические характеристики
Параметр — Значение
Номинальная мощность — 1,0 кВт
Номинальное линейное напряжение — 220 В
Номинальный линейный ток — 4,4 A
Пиковый ток — 13,2 A
Номинальная скорость — 2500 об/мин
Номинальный момент — 4,0 N·m
Пиковый момент — 12 N·m
Обратная ЭДС — 56 V/1000 r.min
Коэффициент момента — 0,9 N·m/A
Момент инерции ротора — 2.97×10⁻⁴ kg·m²
Сопротивление фазы (L-L) — 1,83 Ω
Индуктивность фазы (L-L) — 4,72 mH
Электрическая постоянная времени — 2,58 ms
Вес — 4,1 kg
Совместимый привод — ACSDP100H-75 / ACSDP100E-75

Энкодер и защита
Параметр — Значение
Тип энкодера — 23-битный абсолютный
Класс изоляции — Class B
Степень защиты — IP65
Температура окружающей среды — -20°C ~ +40°C
Влажность окружающей среды — < 90% RH (без конденсации)

Механические размеры
Параметр — Значение
Размер корпуса — 80 мм
Длина корпуса (без тормоза) — 191 мм
Длина корпуса (с тормозом на постоянных магнитах) — 245 мм
Длина корпуса (с электромуфтовым тормозом) — 231 мм

Включённые визуализации
Доступны кривые «крутящий момент—скорость» и механические чертежи для серии ACSM80N (визуалы показывают характеристики крутящий момент—скорость и размеры/монтаж механики).

Технические характеристики

• Серия: ACSM80N Series
• Номер детали: ACSM80N-04025B4-MHZ
• Размер корпуса: 80 мм
• Номинальная мощность: 1,0 кВт
• Номинальное напряжение: 220 В
• Номинальный ток: 4,4 A
• Пиковый ток: 13,2 A
• Номинальная скорость: 2500 об/мин
• Номинальный момент: 4,0 N·m
• Пиковый момент: 12 N·m
• Энкодер: 23-битный абсолютный энкодер
• Защита: IP65
• Класс изоляции: Class B
• Вес: 4,1 kg
• Коэффициент момента: 0,9 N·m/A
• Момент инерции ротора: 2.97×10⁻⁴ kg·m²
• Обратная ЭДС: 56 V/1000 r.min
• Совместимые приводы: ACSDP100H-75 / ACSDP100E-75
• Рабочая среда: -20°C до +40°C, < 90% RH без конденсации
