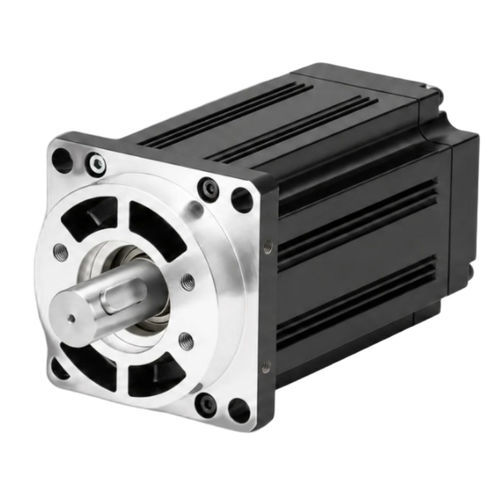

Серводвигатель AC ACSM130N220 В4 полюсасо встроенным энкодером
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- AC
- Напряжение
- 220 В
- Количество полюсов
- 4 полюса
- Применение
- со встроенным энкодером
- Другие характеристики
- высокое разрешение, со встроенным энкодером, с сервоприводом
- Мощность
2,6 W
(0 hp)- Интенсивность
10 A
- Момент
МИН.: 10 Nm
(7,375621 ft.lb)МАКС.: 25 Nm
(18,439054 ft.lb)- Скорость вращения
2 500 rpm
(15 707,9633 rad.min-1)- Диаметр
130 mm
(5,12 in)- Рабочая температура
МИН.: -20 °C
(-4 °F)МАКС.: 40 °C
(104 °F)
Описание
Обзор продукта
AC серводвигатель корпуса 130 мм, 4 полюса, предназначен для промышленного управления движением. Номинальная мощность 2,6 кВт, номинальное напряжение 220 В, номинальная скорость 2500 об/мин, номинальный момент 10 N·m. Оснащён абсолютным энкодером 23 бита и коэффициентом пик/номинал 2,5×.
Основные характеристики
Идентификаторы
Номер детали: ACSM130N-10025B4-MH
Номинальная мощность: 2600 W
Номинальное напряжение: 220 V
Номинальная скорость: 2500 об/мин
Номинальный момент: 10 N·m
Пиковый момент: 25 N·m
Электрические и механические характеристики
Номинальная мощность: 2,6 кВт
Номинальное линейное напряжение: 220 V
Номинальный линейный ток: 10 A
Номинальная скорость: 2500 об/мин
Номинальный момент: 10 N·m
Пиковый момент: 25 N·m
Обратная ЭДС (Back EMF): 70 V/1000 об/мин
Постоянная момента: 1,0 N·m/A
Инерция ротора: 1,94×10⁻³ kg·m²
Сопротивление фазы (L-L): 0,73 Ω
Индуктивность фазы (L-L): 2,45 mH
Электрическая постоянная времени: 3,36 ms
Вес: 9,8 kg
Совместимый привод: ACSDP200H / ACSDP200E
Энкодер и защита
Тип энкодера: абсолютный энкодер 23 бита
Класс изоляции: Класс B
Температура окружающей среды: -20°C ~ +40°C
Относительная влажность: < 90% (без конденсации)
Механические размеры
Размер корпуса: 130 мм
Длина корпуса (без тормоза): 209 мм
Длина корпуса (с постоянным магнитным тормозом): 279 мм
Длина корпуса (с электромагнитным тормозом): 290 мм
Дополнительные материалы
Кривая момент-скорость: изображение доступно в деталях продукта
Механический чертёж: изображение доступно (серия ACSM130N)
Технические характеристики
AC серводвигатель корпуса 130 мм, 4 полюса, предназначен для промышленного управления движением. Номинальная мощность 2,6 кВт, номинальное напряжение 220 В, номинальная скорость 2500 об/мин, номинальный момент 10 N·m. Оснащён абсолютным энкодером 23 бита и коэффициентом пик/номинал 2,5×.
Основные характеристики
- Номинальная мощность: 2,6 кВт
- Номинальная скорость: 2500 об/мин
- Номинальный момент: 10 N·m
- Пиковый момент: 25 N·m
- Энкодер: абсолютный 23 бита
Идентификаторы
Номер детали: ACSM130N-10025B4-MH
Номинальная мощность: 2600 W
Номинальное напряжение: 220 V
Номинальная скорость: 2500 об/мин
Номинальный момент: 10 N·m
Пиковый момент: 25 N·m
Электрические и механические характеристики
Номинальная мощность: 2,6 кВт
Номинальное линейное напряжение: 220 V
Номинальный линейный ток: 10 A
Номинальная скорость: 2500 об/мин
Номинальный момент: 10 N·m
Пиковый момент: 25 N·m
Обратная ЭДС (Back EMF): 70 V/1000 об/мин
Постоянная момента: 1,0 N·m/A
Инерция ротора: 1,94×10⁻³ kg·m²
Сопротивление фазы (L-L): 0,73 Ω
Индуктивность фазы (L-L): 2,45 mH
Электрическая постоянная времени: 3,36 ms
Вес: 9,8 kg
Совместимый привод: ACSDP200H / ACSDP200E
Энкодер и защита
Тип энкодера: абсолютный энкодер 23 бита
Класс изоляции: Класс B
Температура окружающей среды: -20°C ~ +40°C
Относительная влажность: < 90% (без конденсации)
Механические размеры
Размер корпуса: 130 мм
Длина корпуса (без тормоза): 209 мм
Длина корпуса (с постоянным магнитным тормозом): 279 мм
Длина корпуса (с электромагнитным тормозом): 290 мм
Дополнительные материалы
Кривая момент-скорость: изображение доступно в деталях продукта
Механический чертёж: изображение доступно (серия ACSM130N)
Технические характеристики
- Модель / Серия: ACSM130N Series
- Номер детали: ACSM130N-10025B4-MH
- Номинальная мощность: 2,6 кВт (2600 W)
- Номинальное напряжение: 220 V
- Номинальная скорость: 2500 об/мин
- Номинальный момент: 10 N·m
- Пиковый момент: 25 N·m
- Энкодер: абсолютный 23 бита
- Вес: 9,8 kg
- Размер корпуса: 130 мм
- Совместимый привод: ACSDP200H / ACSDP200E
- Класс изоляции: Класс B
- Температура окружающей среды: -20°C ~ +40°C
- Сопротивление фазы (L-L): 0,73 Ω
- Индуктивность фазы (L-L): 2,45 mH
- Инерция ротора: 1,94×10⁻³ kg·m²
- Постоянная момента: 1,0 N·m/A
- Back EMF: 70 V/1000 об/мин
