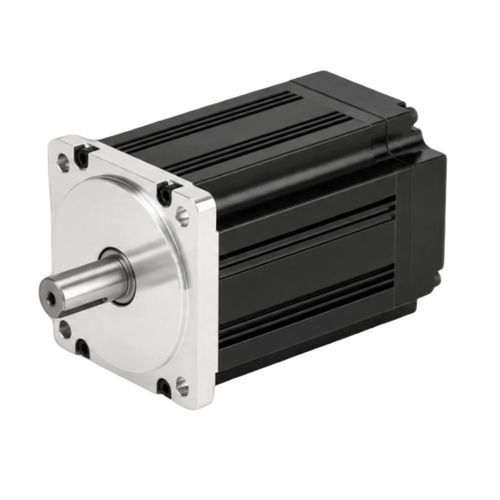

Серводвигатель AC ACSM80N

220 ВIP654 полюса

Обзор продукта
Корпус 80 мм, 4-полюсный AC сервомотор с номинальной мощностью 0,73 кВт (730 W), номинальным напряжением 220 V, номинальной скоростью 2000 RPM и номинальным моментом 3,5 N·m. Оснащён 23‑битным абсолютным энкодером и степенью защиты IP65; пиковый момент 10,5 N·m (3× номинального момента). Предназначен для компактных промышленных систем управления движением, требующих герметичной защиты и точной обратной связи по положению.

Ключевые характеристики

• Номинальная мощность: 730 W (0,73 kW)
• Номинальная скорость: 2000 RPM
• Номинальный момент: 3,5 N·m
• Пиковый момент: 10,5 N·m
• Энкодер: 23‑битный абсолютный
• Класс защиты: IP65

Артикул и краткие спецификации

• Артикул: ACSM80N-03520B4-MHZ
• Номинальное напряжение: 220 V
• Номинальный ток: 3 A
• Пиковый ток: 9 A
• Совместимые приводы: ACSDP100H-75, ACSDP100E-75

Электрические и механические параметры
Номинальная мощность — 0,73 kW
Номинальное линейное напряжение — 220 V
Номинальный линейный ток — 3 A
Пиковый ток — 9 A
Номинальная скорость — 2000 RPM
Номинальный момент — 3,5 N·m
Пиковый момент — 10,5 N·m
Обратная ЭДС — 71 V/1000 r.min
Коэффициент момента — 1,17 N·m/A
Инерция ротора — 2,63×10⁻⁴ kg·m²
Сопротивление фазы (L-L) — 3,65 Ω
Индуктивность фазы (L-L) — 8,8 mH
Электрическая постоянная времени — 2,4 ms
Масса — 3,9 kg

Энкодер & защита
Тип энкодера — 23‑битный абсолютный
Класс изоляции — Class B
Класс защиты — IP65
Температура окружающей среды — -20°C до +40°C
Влажность окружающей среды — < 90% RH (без конденсации)

Механические размеры
Размер корпуса — 80 mm
Длина корпуса (без тормоза) — 178 mm
Длина корпуса (с постоянномагнитным тормозом) — 233 mm
Длина корпуса (с электромагнитным тормозом) — 219 mm

Кривая момент‑скорость
Характеристика момент‑скорость представлена в виде графика, иллюстрирующего продолжительный момент в зависимости от скорости и возможность пикового момента (см. изображение графика).

Механический чертёж
Предоставлены размеры и данные по креплению для серии ACSM80N (см. технический чертёж).

Технические характеристики

• Серия: ACSM80N series
• Артикул: ACSM80N-03520B4-MHZ
• Номинальная мощность: 0,73 kW (730 W)
• Номинальное линейное напряжение: 220 V
• Номинальный линейный ток: 3 A
• Пиковый ток: 9 A
• Номинальная скорость: 2000 RPM
• Номинальный момент: 3,5 N·m
• Пиковый момент: 10,5 N·m
• Обратная ЭДС: 71 V/1000 r.min
• Коэффициент момента: 1,17 N·m/A
• Инерция ротора: 2,63×10⁻⁴ kg·m²
• Сопротивление фазы (L-L): 3,65 Ω
• Индуктивность фазы (L-L): 8,8 mH
• Электрическая постоянная времени: 2,4 ms
• Масса: 3,9 kg
• Совместимые приводы: ACSDP100H-75, ACSDP100E-75
• Энкодер: 23‑битный абсолютный энкодер
• Класс изоляции: Class B
• Класс защиты: IP65
• Температура окружающей среды: -20°C до +40°C
• Влажность окружающей среды: < 90% RH (без конденсации)
• Размер корпуса: 80 mm
• Длина корпуса (без тормоза): 178 mm
• Длина корпуса (с постоянномагнитным тормозом): 233 mm
• Длина корпуса (с электромагнитным тормозом): 219 mm
